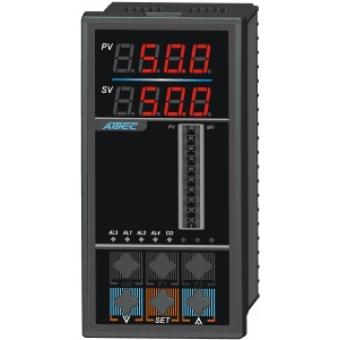

AODFDA5000系列带伺服放大器的智能后备操作器
适用范围
AODFDA5000是伺服放大器、手动操作器和后备功能一体化智能产品，接收0-10mA/4-20mA/0-5V/1-5V阀位给定信号，输出正转、反转控制信号。适合作为DCS系统回路调节控制输出和智能调节器控制输出的后备操作器使用。
功能特点
手自动无扰切换
远程手自动控制
远程强制手动
输入输出信号通过按键可选
单片机智能化设计，全部参数按键可设定，双数显、双光柱显示（V6、H6表）。
可带RS232/RS485隔离通讯接口。
仪表外形与尺寸
外形尺寸 (W×H×D)（mm）：
96×96×110 160×80×110 80×160×110 96×48×110 48×96×110
开孔尺寸 (W×H) （mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AODFDA5000接线图
S9,V4,H4 V6/V8,H6/H8
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
