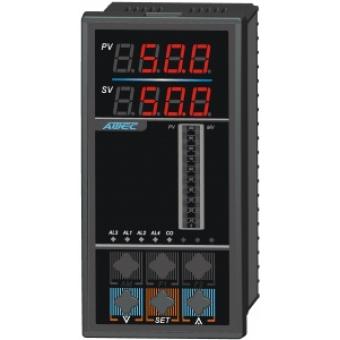

AODFD5000系列带伺服放大器的智能操作器
适用范围
AODFD5000系列带伺服放大器的智能操作器，可通过按键操作直接输出正转和反转控制信号，驱动各种电动调节阀门，并带实际阀位数字显示，适合于各种电动调节阀门的手动操作与控制使用。
功能特点
手操器和伺服放大器一体化，可直接驱动电/动阀门。
正反转驱动输出采用
单片机智能化，全部参数可按键设定。
输入输出隔离
阀位反馈输入可接受0-10mA、4-20mA、0-5V、1-5V任意信号。
可带RS232/RS485通讯接口。
仪表外形与尺寸
外形尺寸 (W×H×D)（mm）：
96×96×110 160×80×110 80×160×110
开孔尺寸 (W×H) （mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5
外形尺寸 (W×H×D)（mm）：
160×80×110 80×160×110 96×48×110 48×96×110
开孔尺寸 (W×H) （mm）：
152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AODFD5000接线图
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
AODFD5000仪表选型
|
A |
O |
说明 |
||||||||||||||
|
D |
F |
D |
3-5.设计型号 智能带伺服后备操作器 |
|||||||||||||
|
5 |
6.设计系列 单回路 |
|||||||||||||||
|
0 |
7.控制输出类型 正反转驱动输出 |
|||||||||||||||
|
5 6 7 8 |
8.反馈输入类型 0～10mA输入 4～20mA输入 0～5V输入 1～5V输入 |
|||||||||||||||
|
H V H V H V S |
8 8 6 6 4 4 9 |
9-10.外形结构类型 160× 80× 160× 80× 96× 48× 96× |
||||||||||||||
|
N P |
11. 配电电源类型 无直流电源输出 带24V/70mA直流电源输出 |
|||||||||||||||
|
A D |
12.供电电源类型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
13.通讯接口类型 不带通讯接口 RS232隔离通讯接口 RS485隔离通讯接口 |
|||||||||||||||
|
A |
O |
D |
F |
D |
5 |
0 |
6 |
V |
6 |
P |
A |
0 |
标准选型举例 |
