适用范围
AODFQA5000系列智能后备操作器接收从DCS系统或智能调节器来的0-10mA/4-20mA/0-5V/1-5V阀位给定输入信号，输出0-10mA/4-20mA/0-5V/1-5V阀位给定输出信号，再由伺服放大器去驱动电动调节阀门或由电气转换器和阀门定位器去驱动气动薄膜阀，适合于作为DCS系统回路调节控制输出和智能调节器控制输出的后备操作器使用。
功能特点
手自动无扰切换
远程手自动控制/强制手动
输入输出信号通过按键可选
AODFQA5000处在自动工作态时，其阀位给定输入和阀位给定输出相当于是直通的，以实现DCS系统或调节器对阀门的自动控制。
AODFQA5000处于手动工作态时，其功能类似一个操作器，可通过面板上△键和▽键直接修改阀位输出值。

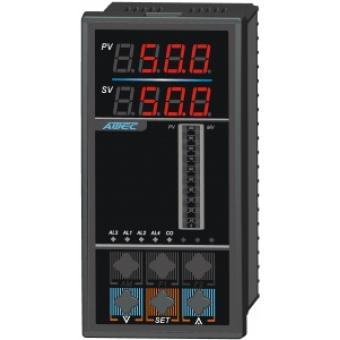

单片机智能化设计，全部参数按键可设定，双数显、双光柱显示（V6、H6表）。
可带RS232/RS485隔离通讯接口。
仪表外形与尺寸
外形尺寸 (W×H×D)（mm）：
96×96×110 160×80×110 80×160×110
开孔尺寸 (W×H) （mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5
外形尺寸 (W×H×D)（mm）：
160×80×110 80×160×110 96×48×110 48×96×110
开孔尺寸 (W×H) （mm）：
152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AODFQA5000接线图
S9,V4,H4 V6/V8,H6/H8
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
AODFQA5000仪表选型
|
A |
O |
说明 |
||||||||||||||
|
D |
F |
Q |
A |
3-6.设计型号 智能后备操作器 |
||||||||||||
|
5 |
7.设计系列 单回路 |
|||||||||||||||
|
5 6 7 8 |
8. 控制输入类型 0～10mA输入 4～20mA输入 0～5V输入 1～5V输入 |
|||||||||||||||
|
5 6 7 8 |
9.控制输出类型 0～10mA控制输出 4～20mA控制输出 0～5V控制输出 1～5V控制输出 |
|||||||||||||||
|
5 6 7 8 |
10.反馈输入类型 0～10mA输入 4～20mA输入 0～5V输入 1～5V输入 |
|||||||||||||||
|
5 6 7 8 |
11.反馈输出类型 0～10mA输入 4～20mA输入 0～5V输入 1～5V输入 |
|||||||||||||||
|
H V H V H V S |
8 8 6 6 4 4 9 |
12-13.外形结构类型 160× 80× 160× 80× 96× 48× 96× |
||||||||||||||
|
N P |
14. 配电电源类型 无直流电源输出 带24V/70mA直流电源输出 |
|||||||||||||||
|
A D |
15.供电电源类型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
16.通讯接口类型 不带通讯接口 RS232隔离通讯接口 RS485隔离通讯接口 |
|||||||||||||||
|
A |
O |
D |
F |
Q |
A |
5 |
6 |
6 |
6 |
6 |
V |
6 |
P |
A |
0 |
标准选型举例 |
