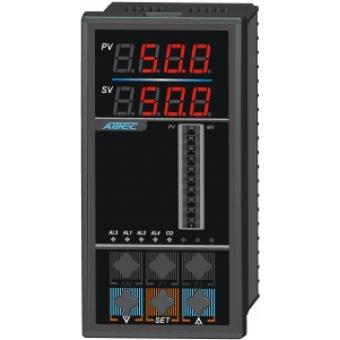

AODFQA6000系列简易后备操作器
适用范围
AODFQA6000系列简易后备操作器接收前级调节器或DCS系统来的0-10mA/4-20mA/0-5V/1-5V阀位开度指令信号，并输出0-10mA/4-20mA/0-5V/1-5V阀位开度指令信号给后级的伺服放大器或电气转换器或智能电动调节阀，并可进行手动/自动切换操作。是一种简易的DCS系统或智能调节器的后备操作器。
功能特点
自动时，相当于输入输出直通，输入输出的阀位开度百分值相等，但信号制式可以不同，即还起着信号变换的作用，且输入输出是隔离的。
手动时，可通过按键直接修改阀位开度指令信号的输出值。
自动转手动操作为无扰切换。
前级调节器所需的阀位反馈输入可从现场阀门执行器直接获得，也可从本后备操作器的阀※ 位给定输出中串一个250W电阻获得，以使本后备操作器手动转自动时，也可实现无扰切换。
主屏显示前级调节器或DCS系统的阀位开度指令输入值，附屏显示阀位开度指令输出值。
可带RS232/RS485隔离通讯接口。
仪表外形与尺寸
外形尺寸 (W×H×D)（mm）：
96×96×110 160×80×110 80×160×110
开孔尺寸 (W×H) （mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5
外形尺寸 (W×H×D)（mm）：
160×80×110 80×160×110 96×48×110 48×96×110
开孔尺寸 (W×H) （mm）：
152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AODFQA6000接线图
 |
S9,V4,H4 V6/V8,H6/H8
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
AODFQA6000仪表选型
|
A |
O |
说明 |
||||||||||||||
|
D |
F |
Q |
A |
3-6.设计型号 智能后备操作器 |
||||||||||||
|
6 |
7.设计系列 单回路 |
|||||||||||||||
|
5 6 7 8 |
8. 控制输入类型 0～10Ma输入 4～20Ma输入 0～5V输入 1～5V输入 |
|||||||||||||||
|
5 6 7 8 |
9.控制输出类型 0～10Ma控制输出 4～20Ma控制输出 0～5V控制输出 1～5V控制输出 |
|||||||||||||||
|
H V H V H V S |
8 8 6 6 4 4 9 |
10-11.外形结构类型 160× 80× 160× 80× 96× 48× 96× |
||||||||||||||
|
N P |
12. 配电电源类型 无直流电源输出 带24V/70Ma直流电源输出 |
|||||||||||||||
|
A D |
13.供电电源类型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
14.通讯接口类型 不带通讯接口 RS232隔离通讯接口 RS485隔离通讯接口 |
|||||||||||||||
|
A |
O |
D |
F |
Q |
A |
6 |
6 |
6 |
V |
8 |
P |
A |
0 |
标准选型举例 |
