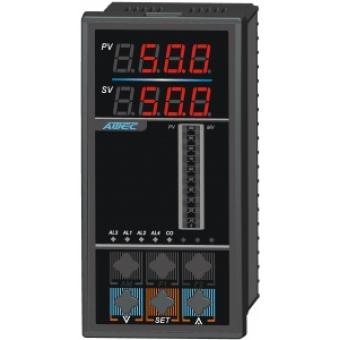

AODFQA7000带工程量显示和变送输出的智能后备操作器
适用范围
AODFQA7000后备操作器在功能上相当于一台AODFQA5000智能后备操作和一台AOB5000数字显示变送仪表。
它接收从DCS系统或智能调节器来的0～10mA/4～20mA/0～5V/1～5V阀位给定输入信号，输出0～10mA/4～20mA/0～5V/1～5V阀位给定输出信号，再由伺服放大器去驱动电动阀门执行器或由电气转换器和阀位定位器去驱动气动薄膜阀，并于主屏(上屏)按0～100%显示阀位给定输出值。
它同时接收从现场来的温度/压力/流量等工程量信号，于附屏(下屏)显示该工作量值，并于变送输出2将该工程量变送输出，供后级仪表或记录仪使用。
适合于作为DCS系统回路调节控制输出和智能调节器控制输出的后备操作器使用。
功能特点
AODFQA7000处在自动状态时，其阀位给定输入和阀位给定输出相当于直通，以实现DCS系统或调节器对阀门的自动控制。但阀位给定输入和阀位给定输出的信号制式可以不同。即：可同时起信号制式变换的作用。
手自动无扰切换
远程手自动控制
远程强制手动
输入输出信号按键可选
单片机智能化设计，全部参数按键可设定，双数显、双光柱显示（竖表）
可带RS232/RS485隔离通讯接口
仪表外形与尺寸
外形尺寸(W×H×D)（mm）：
96×96×110 160×80×110 80×160×110
开孔尺寸(W×H)（mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5
外形尺寸(W×H×D)（mm）：
160×80×110 80×160×110 96×48×110 48×96×110
开孔尺寸(W×H)（mm）：
152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AODFQA7000接线图
S9,V4,H4
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
 |
V6/V8,H6/H8
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
AODFQA7000仪表选型
|
A |
O |
说明 |
||||||||||||||
|
D |
F |
Q |
A |
3-6.设计型号 智能带工程量显示后备操作器 |
||||||||||||
|
7 |
7.设计系列 单回路 |
|||||||||||||||
|
5 6 7 8 |
8.控制输入类型 0～10mA输入 4～20mA输入 0～5V输入 1～5V输入 |
|||||||||||||||
|
5 6 7 8 |
9.控制输出类型 0～10mA控制输出 4～20mA控制输出 0～5V控制输出 1～5V控制输出 |
|||||||||||||||
|
1 2 3 4 5 6 7 8 9 U |
10.工程量输入类型 1.热电偶输入 2.热电阻输入 3.霍尔变送器输入 4.远传压力表输入 5.0～10mA输入 6.4～20mA输入 7.0～5V输入 8.1～5V输入 9.用户特殊要求的输入 U.万能输入 |
|||||||||||||||
|
5 <P style="LINE-HEIGHT: 12pt; TEXT-AL |
