适用范围
本系列产品将PID调节器和伺服放大器一体化，不仅可按过程测量值与给定值的差值进行PID控制，具有常规PID仪表的全部功能，而且可以根据实际阀位反馈信号和PID运算输出的差值，直接输出正转或反转驱动信号，驱动阀门开度的增大与关小，最终使实际阀位跟踪PID运算输出值，过程测量值稳定在给定值附近。适合于温度、液位、流量等过程参数的测量，显示与精确控制。
功能特点
过程测量信号万能输入
阀位反馈输入标准信号通用
给定值设定可通过面板上的D键和Ñ键直接修改，也可以加密码锁定不让修改
正反转控制输出
专家自整定算法
带隔离RS232/RS485通讯隔离接口，可以和计算机，PLC和DCS通讯。

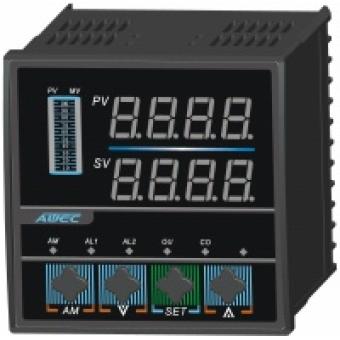

仪表外形与尺寸
外形尺寸 (W×H×D)（mm）：
96×96×110 160×80×110 80×160×110 48×96×110 96×48×110
开孔尺寸 (W×H)（mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5 45+0.5×92+0.5 92+0.5×45+0.5
AOAF5000接线图
S9,V4,H4 V8,H8
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
AOAF5000仪表选型
|
A |
O |
说明 |
||||||||||||||
|
A |
F |
3-4.设计型号 智能带伺放专家自整定PID调节器 |
||||||||||||||
|
5 |
5.设计系列 单回路 |
|||||||||||||||
|
0 1 2 |
6.控制输出类型 正反转驱动输出，0个继电器输出 正反转驱动输出，1个继电器输出 正反转驱动输出，2个继电器输出 |
|||||||||||||||
|
1 2 3 4 5 6 7 8 9 U |
7.输入类型 1.热电偶输入 2.热电阻输入 3.霍尔变送器输入 4.远传压力表输入 5.0～10mA输入 6.4～20mA输入 7.0～5V输入 8.1～5V输入 9.用户特殊要求的输入 U.万能输入 |
|||||||||||||||
|
4 5 6 7 8 9 |
8. 阀位反馈输入类型 4.0～1.0kΩ输入 5.0～10mA输入 6.4～20mA输入 7.0～5V输入 8.1～5V输入 9.用户特殊要求的输入 |
|||||||||||||||
|
H V H V S |
8 8 4 4 9 |
9-10.外形结构类型 160× 80× 96× 48× 96× |
||||||||||||||
|
N P |
11. 配电电源类型 无直流电源输出 带24V/70mA直流电源输出 |
|||||||||||||||
|
A D |
12.供电电源类型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
13.通讯接口类型 不带通讯接口 RS232隔离通讯接口 RS485隔离通讯接口 |
|||||||||||||||
|
A |
O |
A |
F |
5 |
6 |
6 |
6 |
H |
8 |
P |
A |
0 |
标准选型举例 |
