适用于温度、压力、流量、液位等各种工业过程参数的测量,显示和控制。
功能特点
万能信号输入
多种给定方式,可选
多种控制输出,可选
带隔离RS232 或RS485通讯隔离接口,可以和计算机,PLC和DCS通讯。
仪表外形与尺寸
外形尺寸 (W×H×D)(mm):
96×96×110 160×80×110 80×160×110 48×96×110 96×48×110
开孔尺寸 (W×H)(mm):
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5 45+0.5×92+0.5 92+0.5×45+0.5
AOA5000接线图
备注:以上为竖表接线图例,将图例顺时针旋转90度即为横表接线图,即横表电源接线在左下角

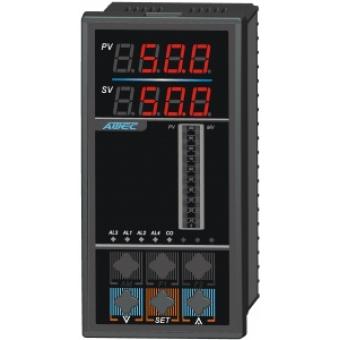

AOA5000智能型专家自整定PID调节器(澳泰仪表)
AOA5000仪表选型
A |
O |
说明 |
||||||||||||||
A |
3.设计型号 智能型专家自整定PID调节器 |
|||||||||||||||
5 |
4.设计系列 单回路 |
|||||||||||||||
1 2 3 4 5 6 7 8 9 |
5.控制类型 时间比例控制继电器输出 时间比例控制双向可控硅输出 时间比例控制2/24V电压输出 可控硅移相触发脉冲输出 0~10mA恒流输出+上下限报警或控制 4~20mA恒流输出+上下限报警或控制 0~5V恒压输出+上下限报警或控制 1~5V恒压输出+上下限报警或控制 可控硅过零触发脉冲输出 |
|||||||||||||||
1 2 3 4 5 6 7 8 9 U |
6.输入类型 1.热电偶输入 2.热电阻输入 3.霍尔变送器输入 4.远传压力表输入 5.0~10mA输入 6.4~20mA输入 7.0~5V输入 8.1~5V输入 9.用户特殊要求的输入 U.万能输入 |
|||||||||||||||
0 1 5 6 7 8 |
7.PID控制给定类型 机内定值给定 机内时间程序给定 由外部0~10mA给定 由外部4~20mA给定 由外部0~5V给定 由外部1~5V给定 |
|||||||||||||||
H V H V S |
8 8 4 4 9 |
8-9.外形结构类型 160× 80× 96× 48× 96× |
||||||||||||||
N P |
10. 配电电源类型 无直流电源输出 带24V/70mA直流电源输出 |
|||||||||||||||
A D |
11.供电电源类型 220 VAC 24 VDC |
|||||||||||||||
0 3 8 |
12.通讯接口类型 不带通讯接口 RS232隔离通讯接口 RS485隔离通讯接口 |
|||||||||||||||
A |
O |
A |
5 |
6 |
6 |
0 |
H |
8 |
P |
A |
0 |
标准选型举例 |
