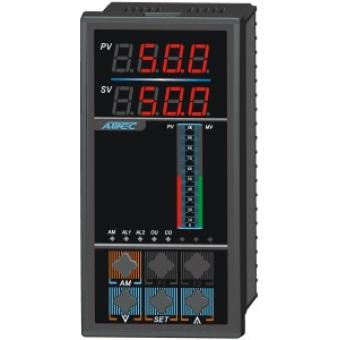

AOGA5000系列多输入多输出光柱数显高级PID调节器
适用范围
AOGA5000系列高级PID调节器具有3个模拟量输入，2个模拟量输出，1个开关量输入、3个开关量输出和先进的专家自整定PID控制算法，适合于温度、压力、液位、流量等工业过程参数测量、显示和精确控制。
功能特点
输入输出信号按键切换
PID控制给定值多种方式可选
PID参数专家自整定
双数字、双光柱显示
可带RS232/RS485隔离通讯接口和计算机构成系统。
仪表外形与尺寸
外形尺寸 (W×H×D)(mm)： 160×80×110 80×160×110
开孔尺寸 (W×H) (mm)： 152+0.5×76+0.5 76+0.5×152+0.5
AOGA5000接线图
V6,H6
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
AOGA5000仪表选型
|
A |
O |
说明 |
||||||||||||||
|
G |
A |
3-4.设计型号 光柱调节仪表 |
||||||||||||||
|
5 |
5.设计系列 单回路 |
|||||||||||||||
|
5 6 7 8 |
6.控制输出类型(OUT1) 0～10mA输出 4～20mA控制输出 0～5V控制输出 1～5V控制输出 |
|||||||||||||||
|
1 2 3 4 5 6 7 8 9 U |
7. 测量输入类型(IN1) 1.热电偶输入 2.热电阻输入 3.霍尔变送器输入 4.远传压力表输入 5.0～10mA输入 6.4～20mA输入 7.0～5V输入 8.1～5V输入 9.用户特殊要求的输入 U.万能输入 |
|||||||||||||||
|
0 1 5 6 7 8 |
8.PID给定类型(IN4) 0.按键给定 1.程序给定 5.0～10mA输入 6.4～20mA输入 7.0～5V输入 8.1～5V输入 |
|||||||||||||||
|
0 5 6 7 8 |
9.变送输出类型(OUT2) 无模拟变送输出 0～10mA瞬时模拟变送输出 4～20mA瞬时模拟变送输出 0～5V瞬时模拟变送输出 1～5V瞬时模拟变送输出 |
|||||||||||||||
|
H V |
6 6 |
10-11.外形结构类型 160× 80× |
