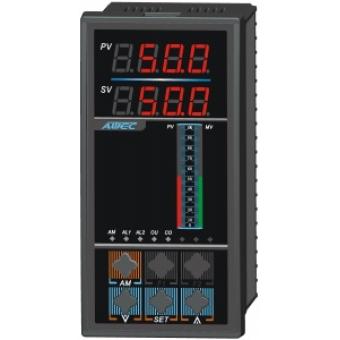

AOGAF6000系列带前馈控制光柱单回路调节器
适用范围
AOGAF6000系列带前馈控制光柱单回路调节器具有4个模拟量输入，1个模拟量输出， 3个开关量输出和220VAC正反转驱动信号输出的专家自整定PID控制算法。适合于温度、压力、液位、流量等工业过程参数测量、显示和精确控制。
功能特点
输入输出信号按键切换
安全控制功能
PID控制给定值多种方式可选
PID参数专家自整定
手动控制/自动控制无忧切换
正反转控制信号输出端正反转控制信号输出为220VAC，由双向可控硅控制，可直接驱动电动执行器伺服电机。
可带RS232/RS485隔离通讯接口和计算机构成系统。
仪表外形与尺寸
外形尺寸 (W×H×D)(mm)： 160×80×110 80×160×110
开孔尺寸 (W×H) (mm)： 152+0.5×76+0.5 76+0.5×152+0.5
AOGAF6000接线图
V6,H6
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
AOGAF6000仪表选型
|
A |
O |
说明 |
||||||||||||||
|
G |
A |
F |
3-5.设计型号 带前馈控制光柱调节仪表 |
|||||||||||||
|
6 |
6.设计系列 单回路 |
|||||||||||||||
|
0 |
7.控制输出类型 正反转驱动输出 |
|||||||||||||||
|
1 2 3 4 5 6 7 8 9 U |
8. 测量输入类型(IN1) 1.热电偶输入 2.热电阻输入 3.霍尔变送器输入 4.远传压力表输入 5.0～10mA输入 6.4～20mA输入 7.0～5V输入 8.1～5V输入 9.用户特殊要求的输入 U.万能输入 |
|||||||||||||||
|
1 2 3 4 5 6 7 8 9 U |
9.前馈输入类型(IN2) 1.热电偶输入 2.热电阻输入 3.霍尔变送器输入 4.远传压力表输入 5.0～10mA输入 6.4～20mA输入 7.0～5V输入 8.1～5V输入 9.用户特殊要求的输入 U.万能输入 |
|||||||||||||||
|
0 1 5 6 7 8 |
10.PID给定类型(IN4) 0.按键给定 1.程序给定 5.0～10mA输入 6.4～20mA输入 7.0～5V输入 8.1～5V输入 |
|||||||||||||||
|
0 5 6 7 8 |
11.变送输出类型(OUT2) 无模拟变送输出 0～10mA瞬时模拟变送输出 4～20mA瞬时模拟变送输出 0～5V瞬时模拟变送输出 1～5V瞬时模拟变送输出 |
|||||||||||||||
|
H V |
6 6 |
12-13.外形结构类型 160× 80× |
||||||||||||||
|
N P |
14. 配电电源类型 无直流电源输出 带24V/70mA直流电源输出 |
|||||||||||||||
|
A D |
15.供电电源类型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
16.通讯接口类型 不带通讯接口 RS232隔离通讯接口 RS485隔离通讯接口 |
|||||||||||||||
|
A |
O |
G |
A |
F |
6 |
0 |
6 |
6 |
0 |
0 |
H |
6 |
P |
A |
0 |
标准选型举例 |
