台湾泛达P906-A01-010-000温控表 P904 仪表尺寸（mm）长×宽×高48×48×94

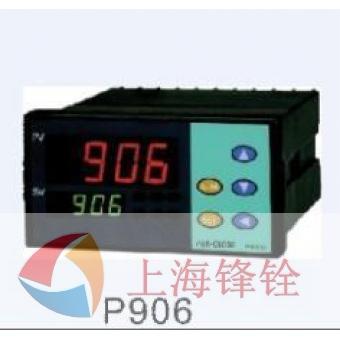

P906 仪表尺寸（mm）长×宽×高96×48×94
P907 仪表尺寸（mm）长×宽×高72×72×94
P908 仪表尺寸（mm）长×宽×高48×96×94
P909 仪表尺寸（mm）长×宽×高96×96×94
泛达温控表特点
表面贴装（SNT）加工工艺 ，外观精巧，美观高雅，机型齐全，可与各种控制柜完美结合
控制精度高，最高可达±0.1℃；最新的PID控制演算法及内部专家对策功能，让您的系统长期稳定在±0.5℃内。
双PID控制功能；可同时控制加热和冷却，E2PROM存储器，资料保存10年以上。
通用输入，可选择56种不同输入信号，输出方式种类多样，极大地满足众多负载控制要求。
输入输出完全光电隔离
可选配PV（测量值）或SV（设定值）4～20mA传送输出功能，可选配RS485通讯功能。
输出百分比限制功能，并且手动/自动无扰动切换，自动诊断功能，并可显示故障信息。
软启动功能，可以预热加热器，去除表面潮湿成分，保护加热器
可选配外部遥控设定SV功能，可用于多机同步设定，支持RS485通讯功能。
斜率升温功能，对于不允许超调的系统，可以把温度平缓上升到设定值，杜绝超温现象
P900A系列智能程序控制器共两组各8段程序最多可规划16段曲线广泛用于需要各种升温、持温、降温过程的场合。定时误差小于设定值±0.1%，每一段时间设定范围为(0-99小时59分或0-99 分59秒) 。
泛达仪表产品规格
|
输入 |
热电偶 |
K, J, R , S, B, E, N, T, W, U, L |
|
热电阻： |
Pt100，Cu50 |
|
|
线性信号： |
40-20mA，0-20mA，1-5V，0-5V… |
|
|
第一组 输出 |
继电器接点： |
继电器：3A/220V,电器寿命：100000次以上(额定负载下),工作周期15秒 |
|
脉动电压： |
脉冲电压：驱动SSR。DC0/24V,ON：24，VOFF：OV。工作周期1秒 |
|
|
线性信号： |
40-20mA，0-5V，0-20mA… |
|
|
比例马达信号 |
控制三线式比例比例，使其开，关，并能显示阀位开度 |
|
|
SCR零位触发 |
直接可触发SCR 实现单相或三相零位控制 |
|
|
SCR相位触发 |
直接可触发SCR 实现单相或三相零位控制 |
|
|
第二组 输出 |
继电器接点： |
继电器：3A/220V,电器寿命：100000次以上(额定负载下),工作周期15秒 |
|
脉动电压： |
脉冲电压：驱动SSR。DC0/24V,ON：24，VOFF：OV。工作周期1秒 |
|
|
线性信号： |
40-20mA，0-5V，0-20mA… |
|
|
控制 |
控制方式： |
PID，P，PI，PD，ON/OFF(P=0) |
|
设定范围： |
比例带P：0-500%，时间I：0-3600秒,微分时间D：0-900秒 |
|
|
报警功能 |
最多可三组报警 10种报警模式 |
|
|
变送输出 |
可SV (设定值)变送输出，可PV【实际值】变送输出 |
|
|
通信 |
支持RS232 RS485 |
|
|
精度 |
控制精度： |
±10C（最高可达±0.10C） |
|
测量精度 |
±0.5% FS 【±0.2% FS可提供】 |
|
|
分辨率： |
14bit |
|
|
采样周期： |
150ms |
|
|
一般规格 |
电源电压： |
支持AC85-265V,50/60Hz,DC24V |
|
使用环境： |
00C～500C,50～85%RH |
|
|
消耗电力： |
5VA以下 |
|
|
重量 |
0.3 kg |
泛达温控表选型
|
P |
9 |
A |
- |
B |
C |
D |
- |
E |
F |
G |
- |
H |
I |
J |
|||
|
项目 |
说 明 |
代码 |
代 码 说 明 |
||||||||||||||
|
P |
普通型 |
P |
普通型 |
||||||||||||||
|
程序型 |
AP |
程序分段控制，最大16段 |
|||||||||||||||
|
A |
基本型号 |
04 |
DIN 48×48 （长×高）mm |
||||||||||||||
|
06 |
DIN 96×48 |
||||||||||||||||
|
07 |
DIN 72×72 |
||||||||||||||||
|
08 |
DIN 48×96 |
||||||||||||||||
|
09 |
DIN 99×96 |
||||||||||||||||
|
10 |
DIN 160×80 |
||||||||||||||||
|
20 |
DIN 80×160 |
||||||||||||||||
|
B |
主控制输出 （第一组） |
0 |
无输出（NONE） |
||||||||||||||
|
1 |
继电器接点输出信号 |
||||||||||||||||
|
2 |
SSR固态继电器输出信号 |
||||||||||||||||
|
3 |
4-20mA电流信号 |
||||||||||||||||
|
4 |
固态继电器接点 |
||||||||||||||||
|
5 |
单相SCR零位触发信号 |
||||||||||||||||
|
6 |
3相SCR零位触发信号 |
||||||||||||||||
|
7 |
无回馈三线比例马达 |
||||||||||||||||
|
8 |
单相SCR移相触发信号 |
||||||||||||||||
|
9 |
3相SCR移相触发信号ROL） |
||||||||||||||||
|
C |
辅助控制输出 （第二组） |
0 |
无输出 |
||||||||||||||
|
1 |
继电器接点输出信号 |
||||||||||||||||
|
2 |
固态继电器输出信号 |
||||||||||||||||
|
3 |
4-20mA电流信号 |
||||||||||||||||
|
D |
报警 |
0 |
无输出 |
||||||||||||||
|
1 |
1组报警 |
||||||||||||||||
|
2 |
2组报警 |
||||||||||||||||
|
3 |
3组报警 |
||||||||||||||||
|
E |
传送输出 |
0 |
无输出 |
||||||||||||||
|
1 |
PV值4-20mA 可调 |
||||||||||||||||
|
2 |
SV值4-20mA 可调 |
||||||||||||||||
|
F |
信号输入种类 |
1 |
热电偶 |
||||||||||||||
|
2 |
热电阻 |
||||||||||||||||
|
3 |
线性信号 |
||||||||||||||||
|
G |
外部设定 |
0 |
无 |
||||||||||||||
|
1 |
DC4-20mA |
||||||||||||||||
|
H |
通信 |
1 |
无 |
||||||||||||||
|
2 |
RS-485 |
||||||||||||||||
|
I |
电源类型 |
0 |
AC85-265V |
||||||||||||||
|
1 |
24V |
||||||||||||||||
|
J |
辅助电源输出 |
0 |
无 |
||||||||||||||
|
1 |
DC24V |
||||||||||||||||
P904-101-010-000 P904-101-020-000 P904-101-030-000
P904-101-0A0-000 P904-201-010-000 P904-201-020-000
P904-201-030-000 P904-201-0A0-000 P904-301-010-000
P904-301-020-000 P904-301-030-000 P904-301-0A0-000
P904-A01-010-000 P904-A01-020-000 P904-A01-030-000
P904-A01-0A0-000 P906-101-010-000 P906-201-010-000
P906-301-010-000 P906-A01-010-000 P907-101-010-000
P907-201-010-000 P907-301-010-000 P907-A01-010-000
P908-101-010-000 P908-201-010-000 P908-301-010-000
P908-A01-010-000 P909-101-010-000 P909-201-010-000
P909-301-010-000 P909-A01-010-000 P909-401-010-000
P909-501-010-000 P909-601-010-000 P909-701-010-000
P909-801-010-000 P909-901-010-000
AP909-101-010-000 AP909-201-010-000
AP909-301-010-000 AP909-A01-010-000
AP909-401-010-000 AP909-501-010-000
AP909-601-010-000 AP909-701-010-000
AP909-801-010-000 AP909-901-010-000
SP909-101-010-000 SP909-201-010-000
SP909-301-010-000 SP909-A01-010-000
SP909-401-010-000 SP909-501-010-000
SP909-601-010-000 SP909-701-010-000
SP909-801-010-000 SP909-901-010-000
MP909-101-010-000 MP909-201-010-000
MP909-301-010-000 MP909-A01-010-000
MP909-401-010-000 MP909-501-010-000
MP909-601-010-000 MP909-701-010-000
MP909-801-010-000 MP909-901-010-000
P909-102-010-000 P909-202-010-000 P909-302-010-000
P909-A02-010-000 P909-101-110-000 P909-201-110-000
P909-301-110-000 P909-A01-110-000 P909-101-210-000
P909-201-210-000 P909-301-210-000 P909-A01-210-000
P909-101-010-200 P909-201-010-200 P909-301-010-200
P909-A01-010-200 P908-701-010-000 P908-701-020-000
P908-701-030-000 P908-701-0A0-000
FY900-101-010-000 FY900-201-010-000
FY900-301-010-000 FY900-A01-010-000
FY900-101-020-000 FY900-201-020-000
FY900-301-020-000 FY900-A01-020-000
FY900-101-030-000 FY900-201-030-000
FY900-301-030-000 FY900-A01-030-000
FY900-101-0A0-000 FY900-201-0A0-000
FY900-301-0A0-000 FY900-A01-0A0-000
E904-001-010-000 E904-002-010-000 E904-001-010-001
E904-002-010-001 E904-001-020-000 E904-002-020-000
E904-001-020-001 E904-002-020-001 E904-001-030-000
E904-002-030-000 E904-001-030-001 E904-002-030-001
E904-001-0A0-000 E904-002-0A0-000 E904-001-0A0-001
E904-002-0A0-001 E904-101-010-000 E904-102-010-000
E904-101-010-001 E904-102-010-001 E904-101-020-000
E904-102-020-000 E904-101-020-001 E904-102-020-001
E904-101-030-000 E904-102-030-000 E904-101-030-001
E904-102-030-001 E904-101-0A0-000 E904-102-0A0-000
E904-101-0A0-001 E904-102-0A0-001 E904-201-010-000
E904-201-020-000 E904-201-030-001 E904-201-0A0-000
E904-301-010-000 E904-301-020-000 E904-301-030-000
E904-301-0A0-000 E906-101-010-000 E906-101-020-000
E906-101-030-000 E906-101-0A0-000 E906-201-010-000
E906-201-020-000 E906-201-030-000 E906-201-0A0-000
E907-101-010-000 E907-101-020-000 E907-101-030-000
E907-101-0A0-000 E908-101-010-000 E908-101-020-000
E908-101-030-000 E908-101-0A0-000 E909-101-010-000
E909-101-020-000 E909-101-030-000 E909-101-0A0-000
E4-001-010-000 E4-002-010-000 E4-001-020-000
E4-002-020-000 E4-001-030-000 E4-002-030-000
E4-001-0A0-000 E4-002-0A0-000 E4-001-010-001
E4-002-010-001 E4-001-020-001 E4-002-020-001
E4-001-030-001 E4-002-030-001 E4-001-0A0-001
E4-002-0A0-001 E4-101-010-000 E4-201-010-000
E4-301-010-000 E4-A01-010-000 E6-101-010-000
E6-201-010-000 E6-301-010-000 E6-A01-010-000
E7-101-010-000 E7-201-010-000 E7-301-010-000
E7-A01-010-000 E8-101-010-000 E8-201-010-000
E8-301-010-000 E8-A01-010-000 E9-101-010-000
E9-201-010-000 E9-301-010-000 E9-A01-010-000
T7-101-010 T7-101-020 T7-201-010
T7-201-020 T7-301-010 T7-301-020
T8-101-010 T8-101-020 T8-201-010
T8-201-020 T8-301-010 T8-301-020
T9-101-010 T9-101-020 T9-201-010
T9-201-020 T9-301-010 T9-301-020
T904A-101-100 T904A-201-100 T904A-301-100
T907A-101-100 T907A-201-100 T907A-301-100
T908A-101-100 T908A-201-100 T908A-301-100
T909A-101-100 T909A-201-100 T909A-301-100
