| 概述 | ||||||||||||||||||||||||
|

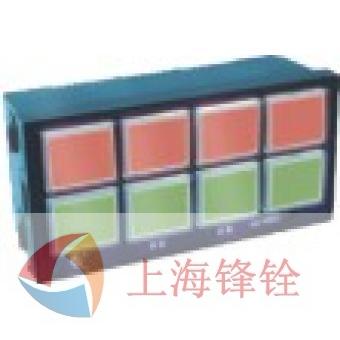

NHR-5810系列八路闪光报警器是一种接点式声光报警显示仪表，具有电路简单、元件少、可靠性高、抗干扰能力强、低功耗、低噪声、EMC电磁兼容等特点，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
可同时检测八路输入信号，八路信号均采用大规模高亮度数码管，报警仪将发出声、光报警信号，并输出报警接点。 可选择接点式开路/闭路报警或TTL电平，输入与主机光电隔离。 可支持RS485通讯接口，采用标准MODBUS RTU通讯协议。 具有多种报警控制输出方式，可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。 |
||||||||||||||||||||||||
| 主要技术参数 | ||||||||||||||||||||||||
| 1. 八点报警信号输入：TTL电平信号或者无源接点信号（常开常闭可设置）。 2. 输出信号：八点发光报警指示，具有音响接点输出报警，音响动作为接点闭合。 3. 输出继电器接点容量：AC 220V/3A；DC 24V/2A。 4. 确认方式：手动（音响报警消除）。 5. 工作条件： a）环境温度：0-50℃ b）相对湿度：≤85％RH c）周围空气中不应含有腐蚀性气体。 6. 工作电源：AC 100-240V(50/60HZ)，DC 24V(±10%) 7. 功耗：≤3W |
||||||||||||||||||||||||
| 仪表面板 | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
| 仪表接线图 | ||||||||||||||||||||||||
 |
||||||||||||||||||||||||
| 仪表选型 | ||||||||||||||||||||||||
| NHR-5810□-□-□-□ ① ② ③ ④ |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
| 备注： | ||||||||||||||||||||||||
| 1、特殊型号和要求的，请提供相关技术参数，订货时请说明。 2、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。 例1：NHR-5810A-A-D1-A； 例2：NHR-5810A-C-X-D。 |
||||||||||||||||||||||||
