NHR-2300系列计数器商品描述：

概述

NHR-2300系列计数器采用全自动贴片封装工艺，具有很强的抗干扰能力，并具有多种输出功能和控制功能，多种计数模式，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
6位LED数码显示，显示范围宽，并且显示亮度可以调整。
具有A、B两路计数输入，并还可带两路外部事输入。
计数频率可达20KHz。
具备“上下限报警”、“延时报警”、“报警延时复位”功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
具备仪表按键清零功能。
具备仪表上电复位状态设置功能。
输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
面板轻触式按键设置，参数设置断电永久保存。

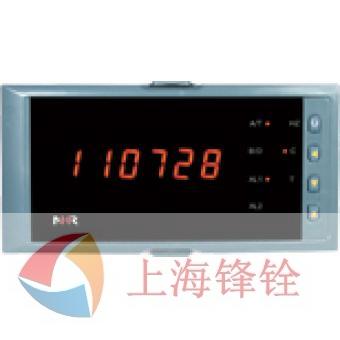

仪表面板


160*80mm(A型)	96*96mm(C型)	96*48mm(D型)

	确认键：数字和参数修改后的确认，并自动切换到下一参数。退出设置键：长按4秒可返回测量画面。
	切换键：两路输入时，切换A路/B路显示。位移键：修改参数时移动修改位。
	减少键：用于减少数值。选择键：参数设定时，用于选择上一个参数。
	增加键：用于增加数值。选择键：参数设定时，用于选择下一个参数。

    PV：显示测量值；在参数设定状态下，显示参数符号和参数值。
    A/T：PV显示A路时，指示灯亮。
    B/D：PV显示B路时，指示灯亮。
    AL1：A路报警指示灯。
    AL2：B路报警指示灯。
    Hz：备用。
    C：计数器指示灯亮。
    T：备用。
    注：外形尺寸为96*48mm时，无Hz、C、T指示灯。

参数功能

注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。
例如：只有A路输入，BCNT=0，则B路参数将不显示。

仪表接线图

注：不同外型仪表后盖接线端子的方向不一样，见示意图1。

图1

仪表选型

NHR-2300□-□/□/□/□/□/□/□（）-□
计数器 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

①规格尺寸		②输入通道
代码	宽高深	代码	输入通道数
A C D	16080110mm（横式） 9696110mm（方式） 9648110mm（横式）	1 2	A路输入 A/B两路输入
③变送输出		④报警输出
代码	输出类型	代码	报警路数
X 0 1 2 3 4 8	无输出 4～20mA 1～5V 0～10mA 0～5V 0～20mA 特殊规格	X 1 2	无输出 A路报警 A/B两路报警
⑤通讯输出		⑥外部事件输入
代码	通讯接口（Modbus）	代码	外部事件输入
X D1 D2	无接口 RS-485通讯接口 RS-232通讯接口	X Y1 Y2	无外部事件输入外部事件输入1 外部事件输入2
⑦外部清零		⑧馈电输出
代码	馈电输出（输出电压）	代码	电压范围
X Y3	无外部清零外部清零	X P	无输出馈电输出如“P(24)” 表示24V馈电输出
⑨供电电源
代码	电压范围
A D	AC100～240V，(50/60HZ) DC20～29V
