NHR-3200系列交流电压/电流表商品描述：

概述

    NHR-3200系列交流电压/电流表为新一代可编程智能仪表，它采用大规模集成电路，应用数字采样技术，对单相电气线路中的电压、电流进行实时测量、显示和控制，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。产品取代了传统模拟指针式电表，具有较强的抗干扰能力、可靠性、稳定性以及较高的性价比等特点；产品操作简单，广泛应用于能源、机械、化工、轻工等行业。产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准
    五位LED数码显示。
    可直接采集交流电压、电流信号。
    具有模拟量输出和通讯输出功能可选。
    具有上下限报警报警功能，带LED报警灯指示。
    支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
    具备多种外形尺寸及样式供用户选择。

主要功能参数

测量参数	测量范围	测量误差	分辨力	过载
电压	0.0～500.0V/AC	±(0.4%读数+0.1%量程)	0.1V	持续120%；瞬时2倍/30S
电流	0.03～5A/AC	±(0.4%读数+0.1%量程)	0.001A	持续120%；瞬时2倍/30S

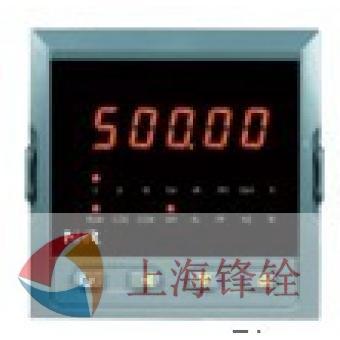

仪表面板


160*80mm(A型)	96*96mm(C型)	96*48mm(D型)

参数功能

备注：
        a）在参数设置状态下，如果连续10分钟无操作，系统自动退出到初始界面。
        b）参数设置过程中，Code必须正确输入；否则，不能设置参数。
        c）在每个显示画面下按

键都可返回到编程设置画面。
d）在“二级菜单”中按

键可对每个参数进行设置。
e）在“二级菜单”参数修改后，按

键返回到“一级菜单”时提示保存参数

，“y”保存，“n”不保存。

仪表接线图

仪表总接线图

仪表各输入方式接线说明
1-1、单相两线系统，采用无PT，无CT方式的接线图

1-2、单相两线系统，采用1PT，1CT方式的接线图

1-3、单相两线系统，采用无PT，1CT方式的接线图

符号描述

仪表选型

NHR-3200□-□-□/□-□
① ② ③ ④ ⑤

①规格尺寸		③输出类型
代码	宽高深	代码	输出类型(负载电阻RL)
A C D	16080130mm 9696130mm 9648130mm	X 0 1 2 3 4 D1 D2 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) RS485通讯 RS232通讯特殊规格
②输入类型
代码	测量类型
I V	交流电流(0.03-5.00A) 交流电压(0.0-500.0V)
④报警输出		⑤供电电源
代码	报警路数	代码	电压范围
X 2	无输出 2限报警	A D	AC100～240V （50/60Hz） DC20～29V
