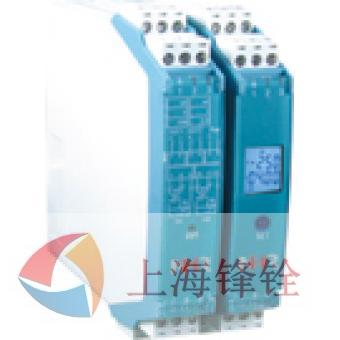

NHR-M34智能频率转换器商品描述：

单通道(一进一出，一进两出)。
正弦波、三角波、方波等信号输入。
模拟量、RS-485、继电器接点信号输出。
幅值大于200mV。
可选择配电输出。
输入/输出/电源三隔离。
传输精度±0.2%。
模块化设计，体积小，功耗低。
全智能，数字化，可编程。
各端子可带电插拔，便于安装、维护。

概述

将频率信号经隔离整形放大后，变送隔离输出所需的信号，也可向现场的一次仪表提供电源回路。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。

接线图

结构外型图

技术参数

输入
输入信号	正弦波、三角波、方波，幅值大于200mV
输入阻抗	≥200KΩ
输入频率范围	1～10000HZ
输入分辨率	0.1HZ
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型RL≤500Ω，电压型RL≥250KΩ （需要更高负载能力时，请在订货时说明）
报警输出	继电器，容量：DC30V/2A，AC125V/0.6A
24V配电或馈电输出	负载能力30mA （馈电输出时接线端子在10负、11正）
通讯电源	MODBUS-RTU协议，RS-485传输距离≤1000米。
电源
电源	DC24V(±10%)，AC100-265V(50-60Hz)
功耗	DC24V，单路输出功耗：≤1.7W，双路输出功耗：≤2.2W AC100-265V，单路输出功耗：≤2.5W，双路输出功耗：≤3W
其它参数
绝缘强度 (输入/输出/电源之间)	2500Vrms (1 min，无火花)
工作温度	0～50℃
相对湿度	≤85%RH
温度漂移	＜50ppm/℃
安装方式	35mmDIN导轨安装
安装尺寸	18.5109116.5mm(宽高深)
测量精度	0.2%FS±1字
响应时间	≤0.3S
重量	约140克

仪表选型

M3 系列智能频率转换器 NHR-M34

□

位

规格

注释

|
|
↓
X
Y

|
|
|
|
|
|
|
↓
Hz

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
X
V12
V24

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D

<显示方式>

无显示

液晶显示

<输入>

频率信号

9/10

<输出>

输出I/输出II(从列表中选择代码)

代码

类型

代码

类型

无输出

0-20mA

4-20mA

0-10V(不可切换)

1-5V

继电器接点(仅限于输出II）

0-10mA

RS-485通迅(仅限于输出I)

0-5V

(Modbus)

<配电输出>

(从列表中选择代码)

无配电

12V配电

24V配电

<电源>

AC100-265V 50/60Hz

DC24V（±10%）

    型号举例：NHR-M34-Y-HZ-0/0/V24-A(F/0～1000Hz)
    三端子智能频率转换器带液晶显示，双路输出信号为4-20mA，带24V配电输出，供电电源为AC100-265V，频率输入范围0～1000Hz。
    备注：订货时请在选型后标注输入量程范围及传感器类型；特殊功能可订制。
