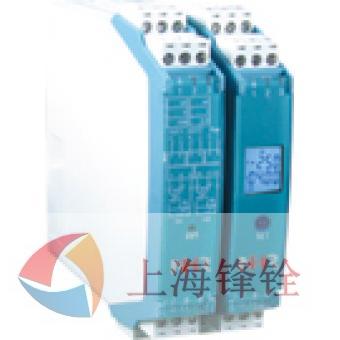

NHR-M36智能数学运算器商品描述：

双通道。
直流电压、电流、热电阻、热电偶、毫伏输入。
模拟量、RS-485、继电器接点信号输出。
输入/输出/电源三隔离。
传输精度±0.2%。
模块化设计，体积小，功耗低。
全智能，数字化，可编程。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。

概述

将输入信号进行数学运算(加减，乘除)后，转换为隔离的模拟量信号输出，经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。

接线图

结构外型图

技术参数

输入
输入信号	直流电压、电流、热电阻、热电偶、毫伏(订货时确定或配置编程器自行编程)
输入阻抗	电流阻抗≤100Ω，电压阻抗≥250KΩ
最大输入电流/电压	≤30mA/≤7V
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型RL≤500Ω，电压型RL≥250KΩ(需要更高负载能力时，请在订货时说明)
报警输出	继电器，容量：DC30V/2A，AC125V/0.6A
通讯	MODBUS-RTU协议，RS-485传输距离≤1000米。
电源
工作电压	DC24V(±10%)，AC100-265V 50/60Hz
功耗	DC24V，单路输出功耗：≤1.7W，双路输出功耗：≤2.2W， AC100-265V，单路输出功耗：≤2.5W，双路输出功耗：≤3W
其它参数
绝缘强度 (输入/输出/电源之间)	2500Vrms (1 min，无火花)
工作温度	0～50℃
相对湿度	≤85%RH
温度漂移	50ppm/℃
安装方式	35mmDIN导轨安装
安装尺寸	18.5109116.5mm(宽高深)
测量精度	0.2%FS±1字
响应时间	≤1S
重量	约140克

仪表选型

M3 系列智能数学运算器 NHR-M36

□

位

规格

注释

|
|
↓
X
Y

|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D

<显示方式>

无显示

液晶显示

<运算功能>

A：加法运算 B：减法运算

C：乘法运算 D：除法运算

9/10

<输入>

通道I/通道II(从列表中选择代码)

代码

类型

热电偶B（400～1800℃）

热电偶S（0～1600℃）

热电偶K（0～1300℃）

热电偶E（0～1000℃）

热电偶T（-200.0～400.0℃）

热电偶J（0～1200℃）

热电偶R（0～1600℃）

热电偶N（0～1300℃）

热电偶F2（700～2000℃）(不可切换)

热电偶Wre3-25（0～2300℃）

热电偶Wre5-26（0～2300℃）(不可切换)

热电阻Cu50（-50.0～150.0℃）

热电阻Cu53(-50.0～150.0℃）(不可切换)

热电阻Cu100(-50.0～150.0℃)

热电阻Pt100（-200.0～650.0℃）

热电阻BA1（-200.0～600.0℃）

热电阻BA2（-200.0～600.0℃）

0～400Ω线性电阻

0-350Ω远传电阻全量程(不可切换)

30-350Ω远传电阻全量程

0-20mV

0-40mV(不可切换)

0-100mV

-20-20mV(不可切换)

-100-100mV(不可切换)

0-20mA

0-10mA

4-20mA

0-5V

1-5V

-5-5V

0-10V(不可切换)

0-10mA开方

4-20mA开方

0-5V开方

1-5V开方

11/12

<输出>

输出I/输出II(从列表中选择代码)

代码

类型

代码

类型

无输出

0-20mA

4-20mA

0-10V(不可切换)

1-5V

继电器接点(仅限于输出II）

0-10mA

RS-485通迅(仅限于输出I)

0-5V

(Modbus)

<电源>

AC100-265V，50/60Hz

DC24V（±10%）

型号举例：NHR-M36-X-A-28/28-3/3-A(0-5V/0～1000)
三端子智能加法运算器不带液晶显示，双路输入信号为0-5V，双路输出信号为0-5V，供电电源为AC100-265V输入量程范围为0～1000。
备注：订货时请在选型后标注输入量程范围；特殊功能可订制。
