单输入，单输出或双输出。
输入信号类型需指定。
输出信号为模拟量信号、RS-485信号或开关量信号。
|
|
| 概述 |

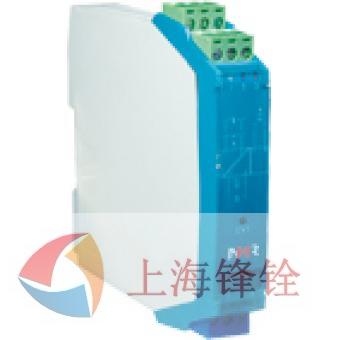

| NHR-A32-4系列四线制热电阻输入检测端隔离栅，将危险区的热电阻测量信号转换成对应的电压、电流、RS485信号或开关量信号隔离传输到安全区。该产品需独立供电，输入/输出/电源三隔离。本产品可用在四线制热电阻信号输出设备。 |
| 安全认证 |
| 证书号 |
GYB081556(模拟量输出) |
| |
GYB081558(RS485输出) |
| |
GYB081557(开关量输出) |
| 防爆标志 |
【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 |
|
| 端子 |
11-10-8-7 |
| 最大允许电压 |
Um=250V |
| 电压 |
Uo=7.71V |
| 电流 |
Io=297mA |
| 功率 |
Po=0.58W |
| 电容 |
Co=9.3μF |
| 电感 |
Lo=0.35mH |
|
| 接线图 |
模拟量输出接线图
RS485输出接线图
开关量输出接线图 |
| 端子号 |
端子说明 |
| 安全区（绿色） |
1 |
OUT1（+）/B |
| 2 |
OUT1（-）/A |
| 3 |
OUT2（+） |
| 4 |
OUT2（-） |
| 5 |
POW（+） |
| 6 |
POW（-） |
| 危险区（蓝色） |
7 |
RA1 |
| 8 |
RA2 |
| 10 |
RB1 |
| 11 |
RB2 |
|
| 结构外型图 |
|
|
| EVT：工作指示灯：仪表正常工作时，指示灯为绿色；输入信号有故障报警时；指示灯为红色。 |
| 35mm导轨式安装，安装时请注意卡位稳定、牢固。 |
| 请尽可能垂直安装，以利于仪表内部热量散发。 |
|
| 技术参数 |
| 电源 |
| 额定工作电压范围 |
DC24V±10% |
| 功耗 |
RS-485输出：≤0.7W
模拟量输出：≤1.4W(单路)，≤1.75W(双路)
开关量输出：≤1.4W
|
| 危险侧 |
| 输入信号类型 |
标准热电阻输入（订货时确定或配置编程器自行编程） |
| 安全侧 |
| 输出信号类型 |
模拟量输出，RS-485信号输出，开关量输出 |
| 输出负载特性 |
电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| RS485信号输出 |
传输延时≤10μs，信号传输率≤9.6kbps |
| 开关量输出 |
继电器输出驱动能力：125VAC/0.6A，30VDC/2A
继电器响应时间：＜5ms
晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V
晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V |
| 测量精度 |
0.2%FS±1字 |
| 绝缘强度 |
| 本安端与非本安端 |
2500V，a.c;1min |
| 环境条件 |
| 环境温度 |
0～50℃ |
| 环境湿度 |
5%～95%RH（非结露） |
| 标准 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求 |
|
|
仪表选型
|
| |
|
7 |
|
8 |
|
9 |
| 四线制热电阻输入检测端隔离栅 NHR-A32-4 |
- |
□ |
- |
□ |
/ |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
| 7 |
<输入> |
|
| <从列表中选择代码> |
| 代码 |
类型 |
量程范围（℃） |
| 11 |
Cu50 |
-50.0～+150.0 |
| 13 |
Cu100 |
-50.0～+150.0 |
| 14 |
Pt100 |
-200.0～+650.0 |
| 15 |
BA1 |
-200.0～+600.0 |
| 16 |
BA2 |
-200.0～+600.0 |
| 17 |
0～400Ω线性电阻 |
全量程 |
| 8/9 |
<输出> |
|
|
| 输出I/输出II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出（仅限于第II路） |
| 0 |
4-20mA |
模拟量输出 |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
| 5 |
0-10V（不可切换） |
| D1 |
RS485输出（仅限于第I路） |
485输出 |
| K1 |
继电路接点 |
开关量输出 |
| K2 |
晶体管 |
|
注：仪表带两路输出时，有三种模式可选：
a、模拟量输出+模拟量输出
b、485输出+模拟量输出
c、开关量输出+开关量输出
订货时请在选型后标注输入量程范围。
型号举例：NHR-A32-4-14-0/0(Pt100/0.0～650.0℃)
四线制热电阻输入检测端隔离栅，输入信号为Pt100，两路输出信号为4-20mA，Pt100的输入量程范围为0.0～650.0℃。 |
