 单通道、双通道（隔离）。
具有配电功能(开路约8V)。
触点开关、接近开关输入。
继电器或晶体管输出。
可通过拔码开关设置正反相输出。 |
|
| 概述 |
| 本产品将来自安全区的有源或无源开关量信号，通过安全栅隔离输出到危险场合，输出方式为继电器/晶体管输出方式，它具有输入状态检测指示，可进行正反向控制，该产品需独立供电，输入、输出、电源三方隔离，隔离电压交流2500Vrms。可用在符合DIN19234的NAMUR接近开关，触点开关等现场设备(包括本安型的压力、温度和液位等开关)。 |
| 安全认证 |
| 证书号 |
GYB081554 |
| 防爆标志 |
【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 |
|
| 端子 |
8-7、11-10 |
| 最大允许电压 |
Um=250V |
| 电压 |
Uo=29.4V |
| 电流 |
Io=100mA |
| 功率 |
Po=0.74W |
| 电容 |
Co=0.071μF |
| 电感 |
Lo=3.0mH |
|
| 接线图 |
单输入单输出接线图
双输入双输出接线图 |
| 端子号 |
端子说明 |
| 安全区（绿色） |
1 |
IN1A |
| 2 |
IN1B |
| 3 |
IN2A |
| 4 |
IN2B |
| 5 |
POW（+） |
| 6 |
POW（-） |
| 危险区（蓝色） |
7 |
OUT1A（S+） |
| 8 |
OUT1B（S-） |
| 10 |
OUT2A（S+） |
| 11 |
OUT2B（S-） |
|
应用1：晶体管集电极输出 应用2：晶体管发射极输出 |
| 结构外型图 |
|
|
| EVT1/EVT2：工作指示灯：当输入信号短接时，指示灯为绿色；当输入信号断开时，指示灯为红色。 |
| 35mm导轨式安装，安装时请注意卡位稳定、牢固。 |
| 请尽可能垂直安装，以利于仪表内部热量散发。 |
|
| 技术参数 |
| 电源 |
| 额定工作电压范围 |
DC 24V±10% |
| 功耗 |
单路输出：≤0.8W，双路输出≤1.2W
|
| 安全侧 |
| 输入信号类型 |
触点开关、接近开关（频率≤5KHZ） |
| 配电电压 |
≈8V(开路时) |
| 短路电波 |
≈8mA |
| 危险侧 |
| 输出信号类型 |
继电器/晶体管 |
| 继电器输出驱动能力 |
125VAC/0.6A 30VDC/2A |
| 继电器响应时间 |
＜5ms |
| 晶体管输出 |
集电极输出时(接线方式见应用1)：高电平VCC(≤30V)，低电平≤2.5V |
| |
发射极输出时(接线方式见应用2)：高电平VCC-2.5V，低电平≤0.5V |
| 输入和输出特性(设置为同相控制时) |
| 现场开关闭合或输入回路电流＞2.1mA，输出继电器或晶体管导通，通道绿色指示灯亮 |
| 现场开关开路或输入回路电流＜1.2mA，输出继电器或晶体管不导通，通道红色指示灯亮 |
| 输入和输出反相控制设置 |
| 由面板拨码开关J5设置(详见随机说明书) |
| 绝缘强度 |
| 本安端与非本安端 |
2500V，a.c;1min |
| 环境条件 |
| 环境温度 |
0～50℃ |
| 环境湿度 |
5%～95%RH（非结露） |
| 标准 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求 |
|
|
仪表选型
|
| |
|
7 |
|
8 |
|
9 |
|
10 |

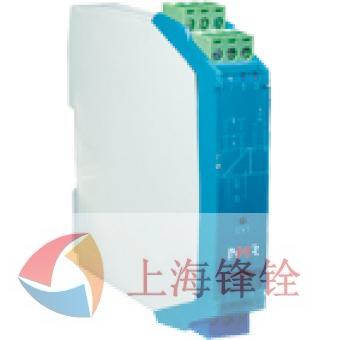

| 开关量输入检测端隔离栅 NHR-A35 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
↓
□
|
/
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
| 7/8 |
<输入> |
|
| 输入I/输入II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输入（仅限于输出II） |
| 36 |
开关量 |
| 9/10 |
<输出> |
|
|
| 输出I/输出II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出（仅限于输出II） |
| K1 |
继电器接点 |
| K2 |
晶体管 |
|
型号举例：NHR-A35-36/36-K1/K1。
开关量输入检测端隔离栅，双路输入信号为开关量，双路输出为继电器接点信号。 |
