NHR-7300/7300R系列液晶PID调节器/调节记录仪商品描述：

概述

NHR-7300/7300R系列液晶PID调节器/调节记录仪适用于需要进行高精度测量控制系统，可对温度、压力、液位、速度等测量信号进行数字显示调节控制；可选择内外给定（或阀位）控制方式，可取代放大器直接驱动执行机构；可选择可编程序控制方式，可设定61段目标曲线对控制对象进行监测、控制、记录与远传。
万能信号输入,可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2级测量精度。
可选择定点控制、外给定控制、阀位反馈控制、多段曲线控制等方式。
具有电压、电流、SSR驱动、单/三相可控硅过零触发、继电器正反转等控制输出方式可选。
带PID参数自整定功能，控制输出手动/自动无扰动切换功能，控制准确且无超调。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。

按控制方式可分以下几类：

NHR-7310/7310R 单路自整定PID调节器/调节记录仪	自动控制时，输入测量值与内部目标值比较运算后输出控制信号。
NHR-7320/7320R 外给定PID调节器/调节记录仪	自动控制时，输入测量值与外给定输入目标值比较运算后输出控制信号。
NHR-7330/7330R 阀位反馈PID调节器/调节记录仪	自动控制时，根据控制输出类型的不同分两种模式进行控制模式一、选择模拟量控制输出：输入测量值与内部目标值比较运算后输出控制信号。模式二、选择开关量控制输出：当控制输出的百分比小于阀位反馈值时，仪表输出反转，当控制输出的百分比大于阀位反馈值时，仪表输出正转。
NHR-7340/7340R 程序PID调节器/调节记录仪	根据生产工艺的要求，设定目标曲线进行控制，可实现对曲线控制的运行、步进、暂停、结束、等待状态的操作。

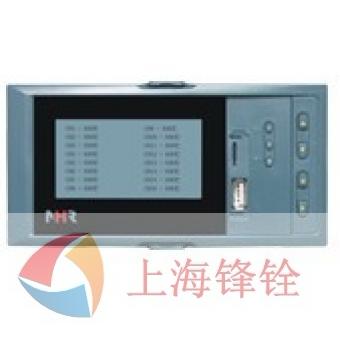

仪表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)
		①显示面板 ②USB、SD接口 ③确认键显示通道切换键时标切换、手/自动切换键 ④光标右移键 ⑤光标左移键 ⑥光标上移键 ⑦光标下移键

简易画面指示

接线图

NHR-7310(R)/7340(R)系列仪表接线图

NHR-7320(R)系列仪表接线图

NHR-7330(R)系列仪表接线图

注1：接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。

注2：横竖式仪表后盖接线端子的方向不一样，见示意图1

仪表选型

       NHR-73 □-□-□-□-□-□
    PID调节器 ① ② ③ ④ ⑤ ⑥
       NHR-73 □R-□-□-□-□-□
PID调节记录仪 ①  ② ③ ④ ⑤ ⑥

①控制方式（备注1）		②规格尺寸
代码	控制方式	代码	宽高深
10 20 30 40	单路PID控制外给定控制阀位反馈控制程序段控制	A B C	16080110mm（横式） 80160110mm（竖式） 9696110mm（方式）
③控制输出（备注1）		④报警输出（备注2）
代码	输出类型（负载电阻RL）	代码	报警通道(继电器接点输出)
0 1 2 3 4 5 K1 K3 K4 K5 K6 K7 K8 K9	4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 继电器接点输出可控硅过零触发脉冲输出固态继电器驱动电压输出移相触发输出三相可控硅过零触发脉冲输出继电器正反转输出可控硅正反转输出(适用于大功率负载) 固态继电器正反转输出	X 1 2 3 4 5	无输出 1限报警 2限报警 3限报警 4限报警 5限报警
		⑤供电电源
		代码	电压范围
		A D	AC/DC 100～240V(AC/50-60Hz) DC 20～29V
⑥附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注2)		通讯输出
代码	输出通道	代码	通讯接口(通讯协议)
1 2 3	1路变送输出 2路变送输出 3路变送输出	D1 D2 D3	RS-485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出如“2P（12/24）”表示第一路12V,第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存（配1GB U盘）	SD	SD卡扩展（容量8GB）

备注：
1、控制方式选择外给定控制时，控制输出K6、K7、K8、K9不可选；控制方式选择阀位反馈控制时，开关量控制输出只能选择K7、K8、K9；控制方式选择程序段PID控制时，控制输出K7、K8、K9不可选
2、变送输出与报警输出可组合，变送输出+报警输出≤5；当控制输出选择K6时，变送输出+报警输出≤3；当控制输出选择K7、K8时，变送输出+报警输出≤4
3、仪表型号举例：
例1：NHR-7310-A-0-2-A-1/D1(K偶输入，4～20mA输出)
含义：单路PID控制，160*80*110mm的规格尺寸，4～20mA控制输出，2限报警输出，AC100～240V供电，1路变送输出，RS485通讯
例2：NHR-7330R-A-K7-2-A-1/2P/U(4～20mA输入，4～20mA变送输出)
含义：阀位反馈控制，160*80*110mm的规格尺寸，继电器正反转控制输出，2限报警输出，AC100～240V供电，1路变送输出，1路馈电输出，USB转存功能。

输入信号类型(订货时请在选型后备注信号类型)

信号类型	量程范围	信号类型	量程范围
B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53 Cu100 Pt100 BA1	400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃ -50.0～150.0℃ -200.0～650.0℃ -200.0～600.0℃	BA2 0～400Ω 0～350Ω 30～350Ω 0～20mV 0～100mV 0～20mA 0～10mA 4～20mA 0～5V 1～5V 0～10V 0～10mA开方 4～20mA开方 0～5V开方 1～5V开方	-200.0～600.0℃ -9999～99999 特殊定制特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999
