| 概述 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NHR-7600/7600R系列液晶流量(热能)积算控制仪/记录仪对现场温度、压力、流量 等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适合于对气体、液体和蒸汽流量进行过程监测，总量累积及定量控 制，同时可与V锥等多种流量传感器配套使用；可自动判断过热蒸汽向饱和蒸汽转换并实现蒸汽热能测量和累积。
万能信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。 仪表具有贸易结算功能，可设置小流量补足、停电补足、信号断线补偿功能、报表功能、停电/上电记录功能、报表功能、总掉电时间和总掉电次数记录功能，同时具有良好的“防盗”功能。 内置多种流量积算公式，适应各测量场合，具备流量系数K自动演算功能。 可对测量介质进行定量控制，带手/自动启动、停止、清零功能。 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。 支持RS232C打印功能，具有手动打印、定时打印功能。 带DC24V馈电输出，为现场变送器配电。 带USB数据转存功能和SD卡扩展功能。 输入、输出、电源、通讯相互之间采用光电隔离技术。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

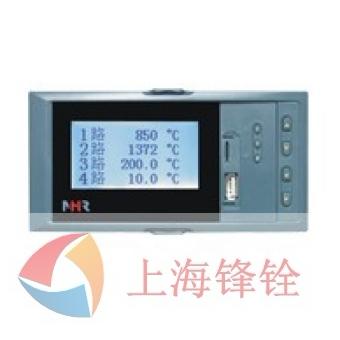

| 仪表面板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 简易画面指示 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 接线图 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 仪表选型 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NHR-76 □-□-□-□-□ 流量积算控制仪 ① ② ③ ④ ⑤ NHR-76 □R-□-□-□-□ 流量积算记录仪 ① ② ③ ④ ⑤ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 备注： 1、变送输出与报警输出可组合，变送输出+报警输出≤6；如果仪表选择频率信号输入时，变送输出最多只能选择两路，变送输出+报警输出≤4。 2、压力补偿通道输入类型吸只选择电压或电流信号，流量通道输入类型只选择电压、电流或者频率输入。 3、无补偿输入最多能做四路输入，如有需要请在订货时备注。 4、仪表型号举例： 例1：NHR-7601-A-2-A-1/1P(4～20mA输入，4～20mA输出)。 含义：单路无补偿输入流量仪，160*80*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，1路馈电输出。 例2：NHR-7602R-C-4-A-2/1P(两路4～20mA输入，一路PT100输入，两路4～20mA输出)。 含义：温压补偿输入流量仪，带记录功能，96*96*110mm的规格尺寸，4限报警输出，AC100～240V供电，2路变送输出，1路馈电输出。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 输入信号类型(订货时请在选型后备注信号类型) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 输出信号类型(订货时请在选型后备注信号类型) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
