NHR-100过程校验仪商品描述：

概述

NHR-100过程校验仪是一种多功能、高精度的便携式仪器，可用于校准、测试工业过程装置及各种电气设备，支持电流、电压、电阻、频率、热电偶、热电阻等多种信号类型，最高精度可达0．015％，是工业现场、实验室以及各类仪表制造商必备的计量测试工具。
★信号输出和测量可同步进行
★高精度、多功能的源和测量
★具备24V配电能力,可向环路供电
★查表功能，实现热偶mV值、电阻值与温度的快速互查
★智能插孔闪光提示,避免误操作
★手/自动冷端补偿和设定
★零点量程自校准功能
★内置电池，可在线充电，一次充电可工作10小时(Ni-MH电池)
★电池容量指示，电池电压过低自动关机
★硅胶按键盘，超长寿命，手感好

功能

·电压测量输出
·电流测量输出
·电阻测量输出
·频率测量输出
·模拟二线制变送器

·13种热电偶、热电阻测量/输出
·脉冲计数
·保存并调用10组设定
·电流输入保护设计
·自动斜坡和阶梯输出
·冷端手动、自动补偿选择

测量输出功能一览表

名称	测量/输出
功能	测量	输出
直流电压 DCV	-11～11V	-1～11V
直流电压 DCmV	-110～110mV	-10～110mV
直流电流 DCmA	-24～24mA	0～24mA
频率	1～15KHz	1～50KHz
电阻	0～3200Ω、0～500Ω	1～3200Ω
热电偶	J，R，S，B，N，K，T，E
热电阻	Cu50，Cu100，Pt100，Ba1，Ba2
其他功能	手工设定冷端，电流环，阶梯输出，斜坡输出等

标准设备

	标准配件： ◎原装欧洲进口鳄鱼夹一对(一红一黑) ◎原装欧洲进口硬点测试线套件一对(一红一黑) ◎充电器、锂电池、保险丝、测温控头、通讯线 ◎NHR-100过程校验仪使用手册

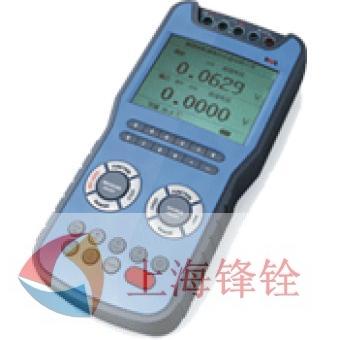

NHR-100过程校验仪外观图

按键功能说明

按键名称	说明	按键名称	说明
	设置参考温度		设置测量信号类型
	内部保留		保持测量值
	保存测量值或设置值		更改测量信号范围
	阶梯调用		使能输出直流24V电压
	背光控制开关		内部保留
	确认		设置输出信号类型
	修改输入参数，将输入参数清零		温度与热偶、热阻之间的转换
	阶梯参数设定		更改输出信号范围
	电源开关		切换查字典和信号输出功能
0、1...9	数字按键		使能信号输出
·	小数点键	-	负号

测量精度

电压电流信号输出

信号类型	分辨率	准确度读数% + 量程%	备注
-10～110mV	0.002mV	0.01% + 0.010%	最大负载电流1mA
-1～11V	0.002V	0.01% + 0.010%	最大负载电流1mA
0～2mA	0.001mA	0.01% + 0.010%	最大负载电阻800Ω
温度系数：-10℃～18℃，+28℃～55℃范围内，（0.001%输出 + 0.003%满量程）/℃

电阻信号输出

信号类型	分辨率	准确度读数% + 量程%	备注
1～500Ω	0.01Ω	0.015% + 0.1Ω	激励电流≤2mA
1～500Ω	0.01Ω	0.015% + 0.05Ω	激励电流≤2mA
1～3200Ω	0.1Ω	0.015% + 0.5Ω	激励电流≤2mA
温度系数：-10℃～18℃，+28℃～55℃范围内，0.015%满量程/℃

频率信号输出

信号类型	分辨率	准确度	备注
1～10 Hz	0.001 Hz	±0.05%	/
10～100 Hz	0.01 Hz	±0.05%	/
100～1000 Hz	0.1 Hz	±0.25%	/
1000～50000 Hz	1Hz	±0.5%	/
输出波形：方波，占空比可调。幅值：2V～10V P-P 直流偏置：-0.1V 最大负载电流：1mA

RTD信号输出

信号类型	量程（℃）	分辨率（℃）	准确度（℃）
Pt100	-200～800	0.01	0.15
Ba1	-200～600	0.01	0.15
Ba2	-200～600	0.01	0.15
Cu50	-50～150	0.01	0.15
Cu100	-50～150	0.01	0.15
允许的激励电流：≤2mA。

TC信号输出

信号类型	量程（℃）	分辨率（℃）	准确度（℃）
J	-200～0	0.1	0.4
J	0～1200	0.1	0.3
K	-200～0	0.1	0.6
K	0～1370	0.1	0.3
T	-200～0	0.1	0.8
T	0～400	0.1	0.5
E	-200～0	0.1	0.6
E	0～950	0.1	0.4
R	-20～0	0.1	1.8
	0～500		1.4
	500～1750		1.2
S	-20～0	0.1	1.8
	0～500		1.2
	500～1750		1.2
B	400～800	0.1	1.5
	800～1000		1.3
	1000～1800		1.3
N	-150～0	0.1	0.8
N	0～1300	0.1	0.5
冷端手动补偿

电压信号测量

信号类型	分辨率	准确度读数% + 量程%	备注
0～110mV	0.001mV	0.02% + 0.02%	输入阻抗1MΩ
0～11V	0.002V	0.02% + 0.02%	输入阻抗50KΩ
温度系数：-10℃～18℃，+28℃～55℃范围内，(0.0015%读数+ 0.002%满量程)/℃

电流信号测量

信号类型	分辨率	准确度读数% + 量程%	备注
0～22mA	0.001mA	0.02% + 0.02%
温度系数：-10℃～18℃，+28℃～55℃范围内，(0.0015%读数+ 0.002%满量程)/℃ 最大输入电压：24V

电阻信号测量

信号类型	分辨率	准确度读数% + 量程%	备注
0～500Ω	0.01Ω	0.015% + 0.1Ω
400～3200Ω	0.1Ω	0.015% + 1Ω
温度系数：-10℃～18℃，+28℃～55℃范围内， 0.015%满量程/℃

TC信号测量

信号类型	量程（℃）	分辨率（℃）	准确度（℃）
J	-200～0	0.1	1.0
J	0～1200	0.1	0.6
K	-200～0	0.1	1.0
K	0～1370	0.1	0.6
T	-200～0	0.1	1.0
T	0～400	0.1	0.6
E	-200～0	0.1	1.0
E	0～950	0.1	0.6
R	-20～0	0.1	2.0
	0～500		1.8
	500～1750		1.4
S	-20～0	0.1	2.0
	0～500		1.6
	500～1750		1.4
B	400～800	0.1	2.0
	800～1000		1.6
	1000～1800		1.4
N	-150～0	0.1	1.0
N	0～1300	0.1	0.6
手动冷端补偿

RTD信号测量

信号类型	量程（℃）	分辨率（℃）	准确度（℃）
Pt100	-200～800	0.01	0.15
Ba1	-200～600	0.01	0.15
Ba2	-200～600	0.01	0.15
Cu50	-50～150	0.01	0.15
Cu100	-50～150	0.01	0.15

综合指标

操作温度	-10℃～55℃
储存温度	-20℃～70℃
相对湿度（无凝结相对工作温度%）	90%（至30℃）
	75%（至40℃）
	45%（至50℃）
	35%（至55℃）
振动	随机性，2倍加速度，5到500Hz
冲击	30g，11毫秒，半正弦波冲击
