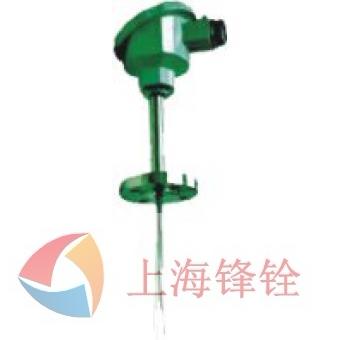

HR-WRNK多点热电偶商品描述：

应用

适用于生产现场存在温度梯度不显著，须同时测量多个位置或位置的多处测量。广泛应用于大化肥合成塔、存储罐等装置中。　

主要技术参数

    ●电气出口：M27×2，NPT3/4
    ●热响应时间：≤8S WR口系列
    ●防护等级：IP65磨头
    ●偶丝直径：Φ3

型号及规格

型号	分度号	测温范围℃	测温点数	保护管材料
HR-WRNK-230D	K	0～1000	2～12	Gh3030
HR-WRNK-230D	K	0～800		1Cr18Ni9Ti
HR-WREK-230D	E	0～600		1Cr18Ni9Ti
HR-WRNK-430D	K	0～1000		Gh3030
HR-WRNK-430D	K	0～800		1Cr18Ni9Ti
HR-WREK-430D	E	0～600		1Cr18Ni9Ti

注：1)热电偶Ⅰ级按协议订货；
2)保护管其余材质根据协议订货；
3)外保护管由用户定。

固定螺纹

安装固定形式

测温点数	M	D	H	h	SW	d
2～6	M27X2	Φ40	28	5	32	Φ20
7～12	M33X2	Φ48	33	5	36	Φ34

测温点数	D	D1	D2	H	D0	d
2～6	Φ105	Φ75	Φ55	16	Φ14	Φ20
7～12	Φ115	Φ85	Φ65	16	Φ14	Φ34

选型须知

  1）型号
  2）分度号
  3）精度等级
  4）热电偶点数
  5）安装固定形式
  6）保护管材质
  7）长度或插入深度
  例A：多点热电偶，K型，3点。I级，固定螺纹M27×2，L1=1200，L2=1500，L3=2000。
        WRNK-220D3，K，I级L1=1200，L2=1500，L3=2000螺纹M27×2。
