应用
|
|
|

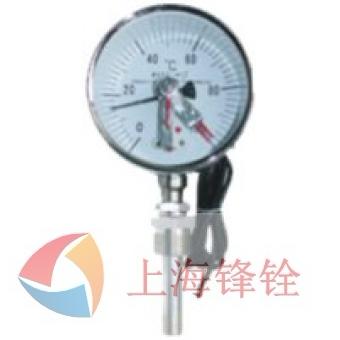

电接点双金属温度计应用于生产现场对温度需自动控制和报警。直接测量各种生产过程中-80～500℃范围内液体、蒸汽和气体介质温度。
|
|
| 特点 |
●现场显示温度，直观方便；
●具有自动切断电源和报警功能；
●安全可靠，使用寿命长；
●多种结构形式，可满足不同要求。 |
| 工作原理 |
| 电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器工作，从而自动控制及报警。 |
|
主要技术参数
|
|
○产品执行标准
JB/T8803-1998
GB3836-83
○标度盘公称直径：100
○精度等级：（1.0），1.5
○热响应时间：≤40S
○防护等级：IP55
|
| ○电气参数 |
|
○绝缘电阻 |
|
额定功率VA
|
最高工作电压V
|
最大允许电流
|
|
10
|
220 a.c
|
0.7A
|
|
24 d.c
|
|
|
|
额定电压
|
直流试验电压
|
绝缘电阻
|
|
24 d.c
|
100
|
7
|
|
220 a.c
|
500
|
20
|
|
|
○正常工作大气条件
温度-25～+55℃，相对湿度≤85%
○设定点误差
设定点误差应不超过基本误差限的1.5倍。
○切换差
切换差应不超过基本误差限的1.5倍。
○切换重复性
切换重复性极限范围不大于基本误差 |
|
| 型号命名方法 |
|
|
HR-W
|
温度仪表 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
S
|
金属膨胀式 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
S
|
感温元件双金属片 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
X
|
电接点结构 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 表壳公称直径 |
|
4
|
100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
位置特征 |
|
0
1
8
|
轴向（直型）
径向（角型）
万向（可调角型） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安装固定装置 |
|
0
1
2
3
4
5
6
|
无固定装置
可动外螺纹
可动内螺纹
固定螺纹
固定法兰
卡套螺纹
卡套法兰 |
|
|
|
|
|
|
|
|
|
电接点位式调式 |
|
M
N
P
|
上下限
双上限
双下限 |
|
|
|
|
|
|
|
|
HR-W
|
S
|
S
|
X
|
-
|
4
|
1
|
1
|
M
|
|
典型型号示例
|
|
| 型号及规格 |
|
型号
|
测温范围
|
精度等级
|
保护管材料
|
规格
|
安装固定装置
|
|
HR-WSSX-400
|
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
|
1.5
|
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
75
100
150
200
300
400
500
750
1000
|
无固定装置
|
|
HR-WSSX-401
|
|
HR-WSSX-480
|
|
HR-WSSX-401
|
可动外螺纹
|
|
HR-WSSX-411
|
|
HR-WSSX-481
|
|
HR-WSSX-402
|
可动内螺纹
|
|
HR-WSSX-412
|
|
HR-WSSX-482
|
|
HR-WSSX-403
|
固定螺纹
|
|
HR-WSSX-413
|
|
HR-WSSX-483
|
|
HR-WSSX-404
|
固定法兰
|
|
HR-WSSX-414
|
|
HR-WSSX-484
|
|
HR-WSSX-405
|
卡套螺纹
|
|
HR-WSSX-415
|
|
HR-WSSX-485
|
|
HR-WSSX-406
|
卡套法兰
|
|
HR-WSSX-416
|
|
HR-WSSX-486
|
|
|
注：特殊形式可根据协议订货。
|
|
| 电接点接线方式 |
|
|
