用途
|
||||||
|
HR-3051DP型
 流量变送器，专门接受从节流元件送来的差压信号，经具有开平方功能的“J”型电子线路板转换成与流量成正比的4～20mA.DC信号输出。本产品采用电子开关组件，将输出电流在20%以下，与输入差压的关系切换成线性，减缓了流量变送器在起始工作段（特别是零点)输出电流的不稳定现象。但在输出电流50%以下，由于流量变送器的转换灵敏度仍高于同规格的差压变送器，因此其稳定性仍略逊于差压变送器。 |
||||||
 通用技术性能和参数 |
||||||
|
||||||
| 量 程 比：10：1或100比1 电源影响：<0.005%输出量程/V 负载影响：电源稳定时，无负载影响。 测量精度：调校量程的±0.1%，±0.2%（标配精度为±0.2%，若选择其他精度请在订货选型时注明。） 阻 尼：通常可在0.1至16秒之间可调。 启动时间：<2秒，不需预热 工作环境：环境温度 -29～93℃（模拟放大器） -29～75℃（数字/智能放大器） -29～65℃（带显示表头） 环境湿度 0～95% 防护特性：防护能力 IP65 防爆类型：隔爆型 Exd II CT6 静压影响：零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。 电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。 指示表(%)：液晶数显 精度±0.2% 振动影响：任何方向200Hz振动时，±0.05%/g。 安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。 重 量：3.9Kg（不包括附件） |
||||||

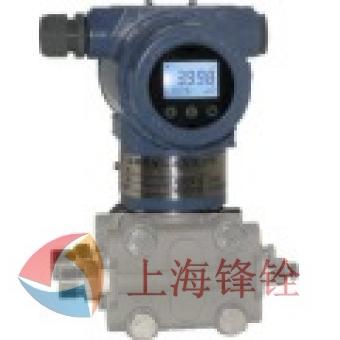

| HR-3051DP型流量变送器 |
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
 |
||||||
HR-3051DP 3 J 2 2 C M3 B1 0～2.5KPa 选型举例 |
||||||
|
注：外形尺寸、安装方式、引压连接方式参见HR-3051DP差压变送器的引压连接方式。
|
||||||
外螺纹接头
