引压连接方式 |
|
引压形式
|
压力容室螺孔引入
|
椭圆接头螺孔引入
|
一体化安装平衡阀引入
|
特征
|
引压管直接与压力容室的螺孔
NPT 联接
|
引压管通过椭圆接头上的螺孔
NPT 与压力容室联接
|
引压管通过与其焊接的球形接
头,与平衡阀及压力容室联接
|
图例
|
|
|
|
适用范围
|
压力变送器
|
压力变送器或差压变送器
|
差压变送器
|
|
|
●引压连接方式 |
|
表4 引压方式
|
|
选件类型
|
代号
|
名 称
|
示 意 图
|
说 明
|
引压附件
|
不注
|
椭圆接头
|
_____
|
引压孔为椭圆接头内螺纹NPT
|
C1
|
NPT 外
螺纹接头
|
|
一端与椭圆接头内螺纹孔相连,另一端与引压管φ13相焊接。
|
C2
|
M20×1.5
丁字接头
|
|
一端压紧在变送器的压力容室或三阀组上,另一端与引压管φ13相焊接。
|
C3
|
NPT 外
螺纹接头
|
|
一端拧入变送器压力容室的内螺纹孔内,另一端与引压管φ13相焊接。
|
接触介质O形环
|
不注
|
氟橡胶
|
|
在浓酸、强氧化酸、有机溶液中较
稳定,不能用于氨类介质。
|
W2
|
丁腈橡胶
|
具有良好的耐油性和耐寒性。
|
W3
|
乙烯-丙烯
橡胶
|
有良好的耐臭氧性。耐气候性,不宜用于汽油或变压器油中。
|
W4
|
氯丁橡胶
|
抗臭氧和耐油性好,耐中强酸和氨类物质。
|
输入/输出
特 性
|
不注
|
正向特性
|
|
输出电流与输入压力成正比。
|
V1
|
反向特性
|
1.对DP、HP或DR用户可先通过正向特性调准量程,再采用负迁移将无压力输入时的电流调为20mA,然后把被测压力接到低压侧即可实现。
2.对GP必须通过制造厂专门装配和调试来实现。
|
防 爆
|
I
|
本安型
|
____
|
防爆标志ExiaⅡCT5
|
表面处理
|
K1
|
脱脂处理
|
____
|
脱脂后干燥处理
|
K2
|
用惰性液灌充元件,并经脱脂处理。
|
|
|

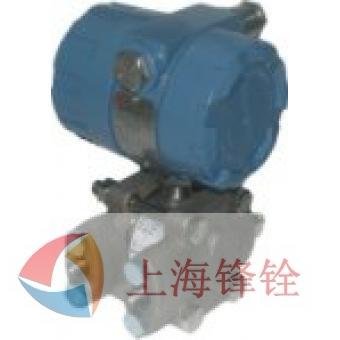

HR-1151DP型差压变送器 |
|
代号 测量范围 (KPa) |
3
4
5
6
7
8
|
0 - 1.3 ~ 7.5
0 - 6.2 ~ 37.4
0 - 31.1 ~ 186.8
0 - 117 ~ 689.5
0 - 345 ~ 2068
0 - 1170 ~ 6895 |
|
|
代号 输出形式 |
E
SF
S
|
4~20mA.DC 模拟放大器,线性输出
4~20mA.DC 数字放大器,兼有平方根输出,并带3 LCD数字显示
4~20mA.DC 智能放大器,可选择开方或线性,并采用HART协议通讯 |
|
|
代号 容室和接头材质 排气/排液阀材质 |
1
2
|
碳钢镀铬 316钢
316钢 316钢 |
|
|
代号 隔离膜片材质 |
2
3
4
5
|
316L钢
哈氏合金C
蒙耐尔合金
钽 |
|
|
代号 静压允许值 (MPa) |
B
C
D
|
5
10
14 |
|
|
代号 灌充液种类 |
无
F |
低粘度硅油
氟油(惰性液,用于制氧系统) |
|
|
|
|
|
|
HR-1151DP 5 E 2 3 C F M3 B2 0~150KPa 选型举例 |
|
