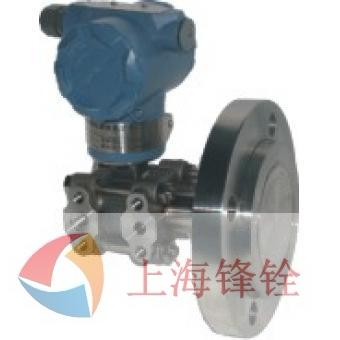

HR-1151LT液位变送器商品描述：

用途
　 HR-1151LT液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA.DC信号输出。LT型液位变送器采用标准的法兰进行安装联接。
通用技术性能和参数
　
输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC

电源影响：<0.005%/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.2%，±0.25%，±0.5%（标配精度为±0.5%，若选择其他精度请在订货选型时注明。）
迁移特性：最大正迁移量500%
最大负迁移量600%
注：① 负迁移量的绝对值，不大于一个工程大气压。
② 迁移后的上限或下限绝对值，均不应超过最大测量范围的上限值。
③ 差压流量变送器迁移会破坏开方特性，故不能进行迁移。
④ 绝对压力变送器不能进行负迁移。
阻尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃（模拟放大器）
-29～75℃（数字/智能放大器）
-29～65℃（带显示表头）
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
静压影响：DP类零位误差：对于14MPa，±0.1%最大量程限值或±0.25%最大量程限值（量程代号为3），在管道压力下通过调零给予校正。
HP类零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：电流表标尺长44.5mm 精度±2%
液晶数显精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。
重量：5.4Kg（不包括附件）

法兰联接尺寸表

单位：mm

法兰规格

外形尺寸

安装尺寸

插入筒尺寸

代号

通径

压力等级

外径
D

凸面直径
d

厚度
A

凸面高
f

分布圆
K

螺孔数
n

直径
h

螺栓
f

直径
B

凸出长度
L

2A1

150Lb

Φ152

Φ92

5.5

Φ120.6

Φ19

M16

暂供Φ60

0 (0")
50 (2")
100(4")
150(6")
200(8")
250(10")

2A3

300Lb

Φ165

Φ127

2A6

600Lb

2D1

DN50

PN10/16 bar

Φ99

Φ125

2D3

PN25/40 bar

2D6

PN64 bar

Φ180

Φ135

Φ23

M20

3A1

150Lb

Φ191

Φ127

27.5

Φ152.4

Φ19

M16

Φ77

3A3

300Lb

Φ210

32.5

Φ168.3

Φ23

M20

3A6

600Lb

37.5

3D1

DN80

PN10/16 bar

Φ200

Φ132

Φ160

Φ19

M16

3D3

PN25/40 bar

26.5

3D6

PN64 bar

Φ215

32.5

Φ170

Φ23

M20

4A1

150Lb

Φ229

Φ157

Φ190.5

Φ19

M16

Φ95

4A3

300Lb

Φ254

33.5

Φ200

Φ23

M20

4A6

600Lb

Φ273

43.5

Φ216

Φ25

M22

4D1

DN100

PN10/16 bar

Φ220

Φ166

Φ180

Φ19

M16

4D3

PN25/40 bar

Φ235

28.5

Φ190

Φ23

M20

4D6

PN64 bar

Φ250

34.5

Φ200

Φ27

M24

HR-11511LT型法兰式液位变送器

代号	测量范围（KPa）
3 4 5 6	0 － 1.3～ 7.5 0 － 6.2～ 37.4 0 － 31.1～ 186.8 0 － 117～ 689.5	注：量程代号为3时，宜配用通径4"或DN100法兰。

代号	输出形式
E SF S	4～20mA.DC 模拟放大器，线性输出 4～20mA.DC 数字放大器，带3位LCD数字显示 4～20mA.DC 智能放大器，并采用HART协议通讯

代号	负压侧容室和接头材质	排气／排液阀材质	隔离膜片材质
12 22 23 25	碳钢 316钢 316钢 316钢	316钢 316钢 316钢 316钢	316L钢 316L钢哈氏合金C 蒙耐尔合金

代号	正压侧隔离膜片材质	接液密封面材质
A B C	316L钢哈氏合金C 钽	316L钢（凸法兰式均为316钢）哈氏合金C 钽

代号	安装法兰通径
2 3 4	通径2"或DN50 通径3"或DN80 通径4"或DN100
代号	安装法兰标准
A D	ANSI或HG20615 DIN或HG20592	注：供货产品的密封面为RF型突面式。

代号	压力等级	根据需要可提供：MFM型凹凸面式、TG型榫槽面式、或RJ型环连接面式。
1 3 6	150Lb或PN10/16bar 300Lb或PN25/40bar 600Lb或PN64bar	根据需要可提供：MFM型凹凸面式、TG型榫槽面式、或RJ型环连接面式。

代号	灌充液
L S	低粘度硅油－60～150℃ ρ=0.93 普通硅油－45～250℃ ρ=0.96

代号	膜片凸出长度（mm）
0 2 4 6 8 10	0(平膜片形式) 50(2") 100(4") 150(6") 200(8") 250(10")	注：可供非系列长度。

代号	选用件
