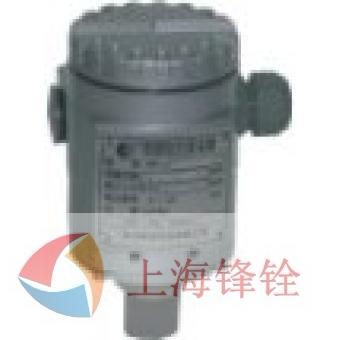

使用对象
液体、气体、蒸汽压力测量、液体液位测量。
特点
●精度高，稳定性好。
●二线制工作方式，4～20mA信号输出。
●敏感部件及线路板是全固体结构，坚固抗振。
●抗干扰能力强，温度稳定性好。
●防爆壳体结构，可全天候使用。
●具有最优良的防腐性能，保证最好的防腐性价比。
●结构轻巧，简单合理，无须支架，无须水平安装，可直接任意位置安装在管道上。
工作原理
介质压力直接作用于陶瓷片，使测量膜片产生偏移。正常的压力使膜片偏移0.025mm，超压状态也只使膜片偏移0.1mm。此时，测量膜片贴到了陶瓷支架上，避免了损坏。膜片位移产生的电容量，由与其直接连接的电子部件检测，放大和转换为标准信号输出。
本安型压力变送器
HR-K本安型压力变送器采用本质安全电路，适用于爆炸危险区域，防爆等级Exia ⅡCT5,技术性能指标与普通型压力变送器相同。
在系统回路中必须采用屏蔽信号电缆，并可靠接地
| 技术性能及指标 | |
| 电源：24V·DC；无负载时变送器可工作在12V·DC，最大为40V·DC。 负载特性：输出信号：4～20mA 负载阻抗R与电源电压V的关系：R≤50（V-12）Ω 量程和零点：打开接线端侧盖后连续可调，零点调整范围为最大量程的±5%，量程调整范围为最大量程的40%～100%。 |
|
| 温度范围：环境温度-40℃～80℃ 介质温度-40℃～85℃ 储存温度-40℃～85℃ 超压极限：见量程表 相对湿度：0～95%。 阻尼：0.5S。 重量：0.85kg 精度：±0.2%包括线性、变差和重复性的综合误差。 稳定性：最大量程的±0.1%（1年） 温度影响：在-20～80℃内，变化量±0.15%/10℃。 超压影响：加超压极限内压力后，误差为最大量程的±0.25%。 |
 |
|
最大负载阻值
|
|
| 振动影响：在任何轴向上频率15Hz，误差小于最大量程的±0.01%/g。 电源影响：小于输出量程0.01%/V。 负载影响：如输入电压满足负载特性，则无负载影响。 安装位置影响：无。 |
|
HR-K型压力变送器型谱表
| 膜片材料 | |||||||||||||||||||
| HR-K1 陶瓷电容 HR-K2 扩散硅 |
|||||||||||||||||||
|
|
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
变送器类型 | ||||||||||||||||||
|
S
I |
标准型 本安型ExibⅡCT5 |
||||||||||||||||||
|
|
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
过程连接件材料 | ||||||||||||||||||
|
1
9 |
不锈钢316L 特殊要求 |
||||||||||||||||||
|
|
| | | | | | | | | | | | | | | | | | | | | | | | | | | | |
过程连接方式 | ||||||||||||||||||
|
R
G M A Y |
外螺纹G 1/2 外螺纹M 20×1.5 外螺纹G 1/2 小孔 外螺纹 1/2 NPT 特殊要求 |
||||||||||||||||||
|
|
| | | | | | | | | | | | | | | | | | | | | | |
密封件材料 | ||||||||||||||||||
|
1F
2F 9F |
模氟橡胶 丁腈橡胶 特殊要求 |
||||||||||||||||||
|
|
| | | | | | | | | | | | | | | | | | |
信号输出方式 | ||||||||||||||||||
|
2
|
4～20mA 二线 | ||||||||||||||||||
|
|
| | | | | | | | | | | | | | | |
外壳类型 | ||||||||||||||||||
|
A
B Y |
铝外壳无现场指示IP65 铝外壳带现场指示IP65(模拟指示表） 特殊要求 |
||||||||||||||||||
|
|
| | | | | | | | | | | |
精度等级 | ||||||||||||||||||
|
2
5 9 |
0.2 0.5 特殊要求 |
||||||||||||||||||
|
|
| | | | | | | |
测量范围（见标准量程表） | ||||||||||||||||||
|
Y
|
非标准量程 | ||||||||||||||||||
|
|
| | | | | | |
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
||||||||||
标准量程表
|
测量范围
|
代号
|
量程调节范围
|
过载
|
|
0～4KPa
|
D1
|
0.7～7KPa
|
0.6
|
|
0～6KPa
|
D2
|
0.7～7KPa
|
0.6 |
|
0～10KPa
|
D3
|
1.0～10KPa
|
0.6
|
|
0～16KPa
|
D4
|
10.0～20KPa
|
0.6
|
|
0～20KPa
|
D5
|
10.0～20KPa
|
0.6
|
|
0～25KPa
|
D6
|
12.0～30KPa
|
0.6
|
|
0～40KPa
|
D7
|
12.0～40KPa
|
0.6
|
|
0～60KPa
|
D8
|
20.0～60KPa
|
0.6
|
|
0～100KPa
|
E1
|
30.0～100KPa
|
1.0
|
|
0～160KPa
|
E2
|
60.0～200KPa
|
1.0
|
|
0～200KPa
|
E3
|
60.0～200KPa
|
1.0
|
|
0～250KPa
|
E4
|
120.0～400KPa
|
1.0
|
|
0～400KPa
|
E5
|
120.0～400KPa
|
1.0
|
|
0～0.6MPa
|
F1
|
0.2～0.6MPa
|
2.0
|
|
0～1.0MPa
|
F2
|
0.3～1.0MPa
|
2.0
|
|
0～1.6MPa
|
F3
|
0.6～2.0MPa
|
4.0
|
|
0～2.0MPa
|
F4
|
0.6～2.0MPa
|
4.0
|
|
0～2.5MPa
|
F5
|
1.2～4.0MPa
|
4.0
|
|
0～4.0MPa
|
F6
|
1.2～4.0MPa
|
6.0
|
|
0～6.0MPa
|
F7
|
2.0～6.0MPa
|
9.0
|
|
0～10MPa
|
H1
|
3.0～10MPa
|
20
|
|
0～30MPa
|
H2
|
3.0～30MPa
|
60
|
|
-2～2KPa
|
C1
|
2.0～7.0KPa
|
0.6
|
|
-5～5KPa
|
C2
|
5.0～20KPa
|
0.6
|
|
-10～10KPa
|
C3
|
2.0～20KPa
|
0.6
|
|
-20～20KPa
|
C4
|
8.0～20KPa
|
0.6
|
|
-50～50KPa
|
C5
|
10.0～100KPa
|
0.6
|
