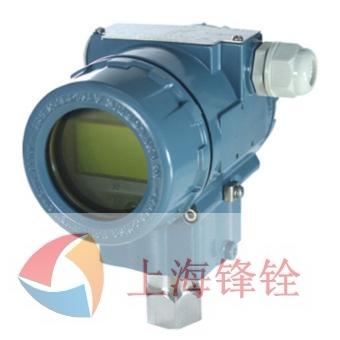

HR-3051F2表压变送器/HR-3051F3绝压变送器商品描述：

应用
HR-3051F2/3-表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC HART电流信号输出。HR3051F2/3也可与RST375手持终端或RSM100 Modem 相互通信，通过它们进行参数设定、过程监控等。
标准规格
（以标准零点为基准调校量程，不锈钢 316L膜片，填充液为硅油）

性能规格

调量程的参考精度
（包括从零点开始的线性、回差和重复性）
±0.075%
若TD>10 (TD=最大量程/调节量程)，则为：
±(0.0075×TD)%

环境温度影响

量程代码	-20℃～65℃总影响量
B/L	±(0.30×TD+0.20)%×Span
其它	±(0.20×TD+0.10)%×Span
量程代码	-40℃～-20℃和65℃～85℃总影响量
B/L	±(0.30×TD+0.20)%×Span
其它	±(0.20×TD+0.10)%×Span

过范围影响：±0.075%×Span

长期稳定性

量程代码	影响量
B/L	±0.2%×Span/1年
其它	±0.1%×Span/1年

电源影响
±0.001% /10V(12～42V DC)，可忽略不计

功能规格

量程和范围(HR3051F2-表压)

量程/范围		kPa	mbar
B	量程	0.6～6	6～60mbar
B	范围	-6～6	-60～60mbar
C	量程	2～40	0.02～0.4
C	范围	-40～40	-0.4～0.4
D	量程	2.5～250	0.025～2.5
D	范围	-100～250	-1～2.5
F	量程	30～3000	0.3～30
F	范围	-100～3000	-1～30
G	量程	0.1～10MPa	1～100
G	范围	-0.1～10MPa	-1～100
H	量程	0.21～21 MPa	2.1～210
H	范围	-0.1～21 MPa	-1～210
I	量程	0.4～40 MPa	4～400
I	范围	-0.1～40 MPa	-1～400
J	量程	0.6～60 MPa	6～600
J	范围	-0.1～60 MPa	-1～600

量程和范围(HR3051F3-绝压)

量程/范围		kPa	mbar
L	量程	2～40	0.02～0.4
L	范围	0～40	0～0.4
M	量程	2.5～250	0.025～2.5
M	范围	0～250	0～2.5
O	量程	30～3000	0.3～30
O	范围	0～3000	0～30

量程限
在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能特征。
零点设置
零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程
安装位置影响
与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，量程C有<0.25kPa范围内的零位漂移，其它量程有<0.15kPa范围内的零位影响，均可以通过调节调零校正。无量程影响。
输出
2线制，4～20mADC，可选HART输出数字通讯，可选择线性或平方根输出。
输出信号极限：Imin=3.9mA，Imax=20.5mA
报警电流
低报模式（最小）：3.7mA
高报模式（最大）：21 mA
不报模式（保持）：保持故障前的有效电流值
报警电流标准设置：高报模式
响应时间
放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0.1～60s。
预热时间：< 15s
环境温度
-40～85℃
带液晶显示、氟橡胶密封圈时-20～65℃
储存温度/运输温度
-50～85℃
带液晶显示时：-40～85℃
压力极限
从真空至最大量程。
过载极限：

量程	6kPa(B)	40kPa(C/L)	250kPa(D/M)	3MPa(F/O)
过载极限	0.2MPa	1MPa	4MPa	16MPa
量程	10MPa(G)	21MPa(H)	40MPa(I)	60MPa(K)
过载极限	20MPa	50MPa	50MPa	70MPa

电磁兼容性(EMC)
见下页《电磁兼容性附表》

安装

电源及负载条件
电源电压为24V，R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
最大电源电压：42VDC
最小电源电压：12VDC，15VDC（背光液晶显示）
数字通讯负载范围： 230～600Ω
电气连接
M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。
过程连接
标准过程连接：NPT 1/2内螺纹，可转成NPT 1/2、G1/2以及M20x1.5的外螺纹、KF16真空接口。

物理规格

材质
膜片：不锈钢 316L、哈氏合金C
过程连接：不锈钢 316L
填充液：硅油
变送器外壳：铝合金材质，外表喷涂环氧树脂
外壳密封圈：丁腈橡胶（NBR）
铭牌：不锈钢 304
重量
1.6kg（无：液晶显示、安装支架、过程连接）
外壳防护等级
Ip67
电磁兼容性附表

序号	测试项目	基本标准	测试条件	性能等级
1	辐射干扰（外壳）	GB/T 9254-2008表5	30MHz～1000MHz	合格
2	传导干扰（直流电源端口）	GB/T 9254-2008表1	0.15MHz～30MHz	合格
3	静电放电(ESD)抗扰度	GB/T 17626.2-2006	4kV(触点) 8kV(空气)	B
4	射频电磁场抗扰度	GB/T 17626.3-2006	10V/m (80MHz～1GHz)	A
5	工频磁场抗扰度	GB/T 17626.8-2006	30A/m	A
6	电快速瞬变脉冲群抗扰度	GB/T 17626.4-2008	2kV(5/50ns,5kHz)	B
7	浪涌抗扰度	GB/T 17626.5-2008	1kV（线线之间） 2k V（线地之间）(1.2us/50us)	B
8	射频场感应的传导干扰抗扰度	GB/T 17626.6-2008	3V(150KHz～80MHz)	A
注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。（2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

型号和规格代码表

表压变送器选型 HR-3051F2- 绝压变送器选型 HR3051F3-

代码	输出
H	4-20mA带HART通讯
N	4-20mA模拟量输出
代码	量程
表压HR3051F2
B	0-0.6kPa～6kPa /（0-60～600 mmH2O）/(0-6～60mbar)
C	0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar)
D	0-2.5kPa～250kPa /（0-0.25～25 mH2O）/(0-25～2500mbar)
F	0-30kPa～3MPa /（0-3～300 mH2O）/(0-0.3～30bar)
G	0-0.1MPa～10MPa /(0-1～100bar)
H	0-0.21MPa～21MPa /（0-2.1～210bar）
I	0-0.4MPa～40MPa /（0-4～400bar）
J	0-0.6MPa～60MPa /（0-6～600bar）
绝压HR3051F3
代码	量程
L	0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar)
M	0-2.5kPa～250kPa /(0-25～2500mbar)
O	0-30kPa～3MPa /(0-0.3～30bar)
代码	膜片材质填充液
A	不锈钢 316L 硅油
C	哈氏合金C　硅油
代码	过程连接
1	1/2英寸NPT 内螺纹
2	1/2英寸NPT 外螺纹(内含1/4英寸NPT)
3	M20x1.5 外螺纹
4	G 1/2 外螺纹
5	真空接口 DIN 28403 KF16 / ISO 2861
6	1/4英寸NPT 外螺纹
代码	特殊功能
N	无
0	禁油处理（氧气测量限氟油填充液、氟橡胶密封圈、<6MPa、<60℃)
代码	安装支架
N	无
1	不锈钢
2	镀锌碳钢
代码	液晶显示
N	无液晶显示
1	液晶显示
2	背光液晶显示
代码	防爆
N	基本型
A	本安型
D	隔爆型
注1：HR3051F2对应选表压量程代码，HR3051F3对应选绝压量程代码；注2：真空接口 DIN 28403 KF16 / ISO 2861，仅适用小于2.5bar以内的量程。
选项举例：HR3051F2-H-C-A-1-N-1-1-N
[HR3051F2-]：表压变送器 [H]：4-20mA带HART通讯 [C]：量程为0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar) [A]：接液部分为不锈钢 316L膜片，填充液为硅油 [1]：1/2英寸NPT 内螺纹的过程连接接口 [N]：无特殊功能 [1]：不锈钢安装支架 [1]：液晶显示 [N]：基本型
