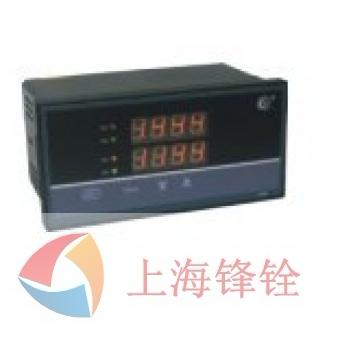

HR-WP-XQ双回路数字运算器商品描述：

性能特点专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
万能信号输入，通过菜单设置即可配接常用热工信号。
可在线修改显示量程、变送输出范围、报警值及报警方式。
软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
数字化校准技术，无电位器等可调部件。
热电偶冷端温度及热电阻引线电阻自动补偿。
可对外接的二、三线制变送器提供配电功能。
具备光电隔离的变送输出功能。
具备光柱模拟显示功能。
具备RS232或RS485通讯功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。技术指标

特性	显示方式：以双排四位LED显示第一路测量值（PV1）和第二路测量值（PV2），以红色/绿色光柱进行两路测量值百分比的模拟显示(只限80系列)。显示范围：-1999～9999字。测量精度：±0.2%FS或0.5%FS；±0.1%FS（需特殊订制）。分辨率：±1字。报警方式：1-4个报警点控制（1AL、2AL、3AL、4AL）LED指示。报警精度：±1字。保护方式：输入回路断线、输入信号超/欠量程报警；输入回路断线变送输出保持、最大、最小可选。设定方式：面板轻触式按键数字设定，设定值断电永久保存。
运算模型	加减运算：S0=AS1±BS2 乘法运算：S0=AS1×BS2 除法运算：S0=AS1÷BS2 计算精度：±0.5%FS±1字或±0.2%FS±1字运算周期：0.4秒注1：S0—输出信号； S1、S2—输入信号；A、B—系数
输入信号	热电偶： K、E、S、B、J、T、R、Wre3-25；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。热电阻：Pt100、Cu100、Cu50、BA2、BA1；引线电阻补偿范围≤15Ω。线性电阻：0～400Ω 远传电阻：30～350Ω（远传压力表）。直流电压：0～20mV、0～100mV、0～5V、1～5V、0～5V开方、1～5V开方、-5～5V； -10V～10V、0～10V(订货时需指定，与其他信号不兼容)。直流电流：0～10mA、4～20mA 、0～20mA、0～10mA开方、4～20mA开方。输入阻抗：电压信号Ri≥500KΩ。
输出信号	输出精度：同测量精度。电流信号：DC 4～20mA，负载电阻R≤500Ω；DC 0～10mA，负载电阻R≤750Ω。电压信号：DC 0～5V；DC 1～5V，负载电阻R≥250KΩ，否则不保证连接外部仪表后的输出准确度。报警输出：继电器控制输出─继电器ON/OFF带回差，触点容量---AC220V/1A； DC24V/3A （阻性负载）通讯输出：波特率─2400、4800、9600bps内部自由设定，采用MODBUS RTU通讯协议。配电输出：DC24±1V，负载电流 ≤30mA。
使用环境	环境温度：-10～55℃；环境湿度：≤85%RH；避免强腐蚀气体。耐压强度：输入/输出/电源/通讯相互之间（1000V.AC/分钟）。绝缘阻抗：输入/输出/电源/通讯相互之间 ≥100MΩ。交流电源：90～265V（开关电源），频率：50Hz/60Hz 直流电源：24V±2V（开关电源）。功耗：<5W。

HR-WP-XQ	D/TD821、823系列（横式）	S/TS821、823系列（竖式）
仪表外形
外形尺寸	宽×高×深：160×80×88mm	宽×高×深：80×160×88mm
开孔尺寸	单位：mm	单位：mm
接线图	备注：上图为横式接线图，竖式接线图与其一样，只是方向向右顺时针旋转90℃。特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。
HR-WP-XQ	D921、923系列	D721、723系列
仪表外形
外形尺寸	宽×高×深：96×96×112mm	宽×高×深：72×72×88mm
开孔尺寸	单位：mm	单位：mm
接线图	D921、923系列备注：特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。 D721、723系列备注：特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

HR-WP-XQ	D421/423系列（横式）	S421/423系列（竖式）
仪表外形
外形尺寸	宽×高×深：96×48×112mm	宽×高×深：48×96×112mm
开孔尺寸	单位：mm	单位：mm
接线图	备注：上图为横式接线图，竖式接线图与其一样，只是方向向右顺时针旋转90℃。特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

　型谱表

　双回路数学运算器型谱表

型号											说明
HR-WP-XQ	□□□	-□	□□	-□□	□□	-□□	□□	□	□	□	双回路数字运算器
外形尺寸	D823 S823 D923 D723 D423 S423										160×80mm（横式） 80×160mm（竖式） 96×96mm 72×72mm 96×48mm（横式） 48×96mm（竖式）
外形尺寸	TD823 TS823										160×80mm（横式）双回路双光柱 80×160mm（竖式）双回路双光柱
运算方式		□									A：加法运算 B：减法运算 C：乘法运算 D：除法运算
通讯方式			□□								参见“通讯方式”
第一、二路报警变送输出方式				□□							参见“输出方式”
第一路输入类型					□						参见“输入类型”
第二路输入类型						□					参见“输入类型”
第一路报警方式							H/L H/L				上限或下限报警控制上限或下限报警控制
第二路报警方式								H/L H/L			上限或下限报警控制上限或下限报警控制
馈电输出									P 2P		一路DC24V输出二路DC24V输出
供电方式										W T	DC 24V供电（开关电源） AC 90～265V供电（开关电源）
测量精度										B	0.5％FS±1字(可省略) 0.2％FS±1字(请注明)

★输入类型：SL0=36为全切换(特殊型号或要求的，请提供分度号或参考标准，定货时说明)

代码	分度号	测量范围	代码	分度号	测量范围
00	B	400～1800℃	15	0～100mV	-1999～9999字
01	S	0～1600℃	16	30～350Ω	-1999～9999字
02	K	0～1300℃	17	0～20mA	-1999～9999字
03	E	0～1000℃	18	0～10mA	-1999～9999字
04	T	-199.9～400.0℃	19	4～20mA	-1999～9999字
05	J	0～1200℃	20	0～5V	-1999～9999字
06	R	0～1600℃	21	1～5V	-1999～9999字
07	N	0～1300℃	22	0～10mA开方	-1999～9999字
08	Wre3-25	0～2300℃	23	4～20mA开方	-1999～9999字
09	Cu50	-50.0～150.0℃	24	0～5V开方	-1999～9999字
10	Cu100	-50.0～150.0℃	25	1～5V开方	-1999～9999字
11	Pt100	-199.9～650.0℃	26	±5V	-1999～9999字
12	BA1	-199.9～600.0℃	27	0～400Ω线性电阻	-1999～9999字
13	BA2	-199.9～600.0℃	28	特殊信号	-1999～9999字
14	0～20mV	-1999～9999字	36	信号全切换
