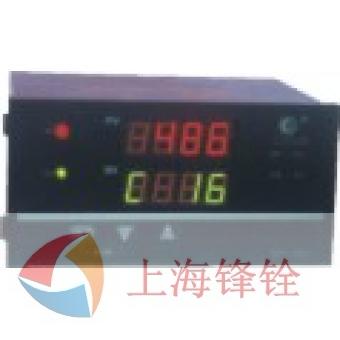

HR-WP-X系列多路巡检测量控制仪商品描述：

HR-WP-X D806、807、809、814系列（横式） S806、807、809、814系列（竖式）仪表外形

外形尺寸宽×高×深：160×80×140mm 宽×高×深：80×160×140mm 开孔尺寸

单位：mm

单位：mm 重量 ·常规型：700g ·特殊型：500g 接线图

横式

mA/V电流、电压输入

TC热电偶输入

RTD热电阻输入

备注特殊订货与本接线图不同之处，以随机接线图为准。(竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。)不同功能在同一端子的，只能选其中一种功能。 HR-WP-X D808系列（横式） S808系列（竖式）仪表外形

外形尺寸宽×高×深：160×80×140mm 宽×高×深：80×160×140mm 开孔尺寸

单位：mm

单位：mm 重量 ·常规型：700g ·特殊型：500g 接线图

横式

分别报警输出

分别变送输出

副机继电器输出插座

热电偶输入

电压/电流输入

热电阻输入

备注特殊订货与本接线图不同之处，以随机接线图为准。(竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。)不同功能在同一端子的，只能选其中一种功能。

主要特点：

  适用于需要进行多测量点巡回检测的系统，可巡回检测8～16路测量信号，各通道可同时输入不同的分度号，采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。
  可选择各输入通道统一报警控制输出（或统一变送输出）或各输入通道分别报警控制输出（或分别变送输出）。各通道统一报警控制输出可选择报警带记忆（任一通道报警未解除将一直报警直至所有通道均无报警）或报警无记忆（巡回至有报警通道时输出报警，巡回至无报警的通道时则不报警）。
  可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。

技术指标

输入信号

测量通道
模拟量

1～8或1～16通道巡回测量
热电偶：标准热电偶--B、S、K、E、J、T、R、N、WRe等
电阻：标准热电阻--Pt100、Cu50、Cu100等
远传压力电阻--30～350Ω
电流：0～10mA、4～20mA、0～20mA等--输入阻抗≤250Ω
电压：0～5V、1～5V、mV等--输入阻抗≥250KΩ

输出信号

模拟量输出

报警输出
通讯输出
馈电输出

·DC 0～10mA（负载电阻≤750Ω） ·DC 4～20mA（负载电阻≤500Ω）
·DC 0～5V（负载电阻≥250KΩ） ·DC 1～5V（负载电阻≥250KΩ）
·继电器控制输出--继电器ON/OFF带回差，触点容量---AC220V/1A；
DC24V/3A(阻性负载)
·波特率─1200～9600bps内部自由设定采用标准MODBUS RTU通信协议
DC24±1V，负载电流≤30mA

特性

测量精度
分辨率
测量范围
显示方式

报警方式

温度补偿
打印控制
打印精度
参数设定

保护方式

±0.5%FS或±0.2%FS
±1字
-1999～9999字
·-1999～9999字测量值显示
·-1999～9999字设定值显示
·1～16测量通道号显示
·发光二极管工作状态显示
·0.56英寸高亮度双LED数码显示
·通道巡回与锁定显示功能
·可选择1～16通道统一上限、下限报警输出，LED指示
·可选择1～8通道分别上限、下限报警输出，LED指示
·报警方式为带回差上限或下限报警（用户可自由设定）
0～50℃数字式温度自动补偿
直接配接各型串行打印机(如SP-16ASH微打等)，打印接口为RS-232
同仪表精度
·面板轻触式按键数字设定
·参数设定值断电后永久保存
·参数设定值密码锁定
·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示
·输入超/欠量程报警
·电源欠压自动复位
·工作异常自动复位（Watch Dog）

使用环境

环境温度
相对湿度
供电电压

功耗

0～50℃
≤85%RH ·避免强腐蚀气体
常规型 ·AC 220V %（50Hz±2Hz）
特殊型 ·AC 90～265V——开关电源 ·DC 24V±2V——开关电源
·≤5W（AC220V线性电源供电）
·≤4W（AC90～265V开关电源供电）
·≤4W（DC24V开关电源供电）

HR-WP系列多路巡检测量控制仪型谱表

型号											说明
HR-WP-X	□	□	-□	□	-□	-□	□	-□	□	□	智能多路巡检测量控制仪
外形尺寸	D8 S8										160×80mm（横式） 80×160mm（竖式）
控制作用		□									参见“控制作用”
通讯方式			□								参见“通讯方式”
报警/输出方式				□							参见“输出方式”
输入类型					□						参见“输入类型”
第一报警方式						□					参见“报警方式”
第二报警方式							□				参见“报警方式”
报警记忆								K			带报警记忆功能不带报警记忆功能（可省略）
馈电输出									P		一路DC24V馈电输出
供电方式										T W A	AC90～265V供电（开关电源） DC24V供电 AC220V供电（线性电源）
测量精度										B	0.5％FS±1字(可省略) 0.2％FS±1字(请注明)

备注：D808分别报警或分别变送巡检测量控制仪供电方式不能选DC24V供电。

控制作用

代码	06	07	08	09	14
控制作用	八路巡检测量显示	八路巡检统一报警输出	八路巡检分别报警输出	十六路巡检测量显示	十六路巡检统一报警输出

通讯方式

代码	0	2	8	3
控制作用	无通讯	RS-232通讯接口	RS-485通讯接口	RS-232打印口

报警/输出方式

代码	0	1	2	3	4	5	8
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	特殊规格

报警方式：（只能选其中一种报警方式）

代码	N	H	L
报警方式	无位式报警（可省略）	位式上限报警	位式下限报警

输入类型表：（量程可任意设置）

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
00	B	400～1800℃	08	Wre3-25	0～2300℃	16	30～350Ω	-1999～9999字
01	S	0～1600℃	09	Cu50	-50.0～150.0℃	17	0～20mA	-1999～9999字
02	K	0～1300℃	10	Cu100	-50.0～150.0℃	18	0～10mA	-1999～9999字
03	E	0～1000℃	11	Pt100	-199.9～650.0℃	19	4～20mA	-1999～9999字
04	T	-199.9～400.0℃	12	BA1	-199.9～600.0℃	20	0～5V	-1999～9999字
05	J	0～1200℃	13	BA2	-199.9～600.0℃	21	1～5V	-1999～9999字
06	R	0～1600℃	14	0～20mV	-1999～9999字	28	特殊信号	用户特定
07	N	0～1300℃	15	0～100mV	-1999～9999字	36	全可切换输入

备注

  ① 特殊型号或要求的，请提供分度号或参考标准，请订货时说明。
  ② 统一报警输出：即仪表所有通道共用一个（或两个）报警输出继电器，或所有通道共用一组变送控制输出。
     统一报警输出仪表分以下两种报警方式（无特殊说明将提供不带报警记忆的仪表）：
     A.不带报警记忆功能：即巡测至当前通道时有报警则输出报警，巡测至下通道如无报警则报警输出关闭。
     B.带报警记忆功能：即巡测至当前通道时有报警则输出报警，巡测至下通道如无报警但报警输出继续，直至所
       有通道均无报警方停止输出报警。
  ③ 分别报警输出仪表：即仪表各测量通道均有一个（或两个）报警继电器输出报警信号，报警输出互相独立，
     或各测量通道均有一组相互独立的变送输出。
  ④ 举例：HR-WP-XD808-21-11-HL-A（主副机各一台）
           多路巡检控制仪，上下限分别报警控制输出，带RS-232通讯接口，输入信号为八路Pt100。
           HR-WP-XD814-82-11-HL-K-A
           多路巡检控制仪，上下限统一报警控制输出（带记忆），变送4～20mA电流输出，带RS-485通讯接口，
           输入信号为十六路Pt100。
