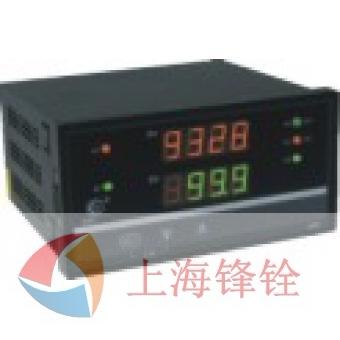

HR-WP-X-D系列光柱显示手动操作器

HR-WP-X-D系列光柱显示手动操作器商品描述：

主要特点：

手操器有效的解决在自动问题上的执行输出问题；增加了事件输入、强制手动输入、远程控制等功能；功能集成度高（只用一种程序就能实现功能切换）；增加了上电状态：手/自动状态选择功能。   能自动跟随输入值进行控制输出（模拟量控制输出或开关量控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。   可两路同时输入并显示测量信号及反馈信号。   可随意改变仪表的输入信号类型。采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。   可分别带有一路模拟量控制输出或一路开关量控制输出（继电器正转、反转控制）及一路模拟量变送输出，适用于各种测量控制场合。   可带串行通信输出,可与各种带串行输入/输出的设备进行双向通信,组成网络控制系统。采用标准MODBUS RTU通信协议；   采用双LED数码（可同时显示测量值+阀位反馈值--或输出量）+双光柱（可同时显示测量值+阀位反馈值--或输出量，光柱显示）显示，使显示更为直观迅速。

技术指标

输入信号 热 电 偶：K、E、S、B、J、T；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。 热 电 阻：Pt100、Pt100.1、Cu50；引线电阻补偿范围≤15Ω。 远传电阻：30～350Ω（远传压力表） 直流电压：0～5V、1～5V； 直流电流：0～10mA、4～20mA。 输入阻抗：电流信号Ri≥250Ω,电压信号Ri≥250KΩ。 输出信号 模拟量输出：DC 0～10mA输出（负载电阻≤750Ω）    DC 4～20mA输出（负载电阻≤500Ω） DC 0～5V输出（负载电阻≥250KΩ）     DC 1～5V输出（负载电阻≥250KΩ） 开关量输出：继电器控制输出--继电器ON/OFF带回差。AC220V/1A，DC24V/3A （阻性负载） 可控硅控制输出─SCR（可控硅过零触发脉冲）输出，光电隔离，400V/0.5A 固态继电器控制输出─SSR（固态继电器控制信号）输出，光电隔离，6～24V/30mA 双向可控硅无触点开关输出─SOT输出，光电隔离，400V/7A 通讯输出：接口方式--标准串行双向通讯接口：光电隔离，RS-485，RS-232等 波特率─1200～9600bps 内部自由设定 通讯协议─采有标准MODBUS RTU通讯协议 馈电输出：DC24±1V，负载电流≤30mA 特   性 测量精度：±0.5%FS或0.2%FS 分 辨 率：±1字 测量范围：-1999～9999字 显示方式：-1999～9999字测量值显示 -1999～9999字设定值显示 -1999～9999字控制目标值显示 0～100%输出量显示 双LED+双光柱显示 发光二极管工作状态显示 温度补偿：0～50℃数字式温度自动补偿 参数设定：·面板轻触式按键数字设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 保护方式：·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示 ·输入超/欠量程报警              ·电源欠压自动复位 ·工作异常自动复位（Watch Dog） 使用环境 环境温度：0～50℃ 相对湿度：≤85%RH ·避免强腐蚀性气体 供电电压：常规型 AC220V %（50Hz±2Hz线性电源） 特殊型 AC90V～265V-开关电源 DC24V±2V-开关电源 功    耗：≤5W（AC220V线性电源供电） ≤4W（AC90～265V开关电源供电） ≤4W（DC24V开关电源供电）

  HR-WP-X   D/TD835系列（横式）   S/TS835系列（竖式）   仪表外形

  外形尺寸   宽×高×深：160×80×140mm   宽×高×深：80×160×140mm   开孔尺寸

单位：mm

单位：mm

  重量   ·常规型：850g                               ·特殊型：550g   接线图

横式

  HR-WP-X   D435（横式）   S435（竖式）   仪表外形       外形尺寸   宽×高×深：96×48×105mm   宽×高×深：48×96×105mm   开孔尺寸     单位：mm     单位：mm   重量   ·常规型：350g   ·特殊型：240g   接线图

横式

  HR-WP-X   D935系列   D735系列   仪表外形       外形尺寸   宽×高×深:96×96×105mm   宽×高×深:72×72×105mm   开孔尺寸    单位：mm    单位：mm   重量   ·常规型：500g   ·特殊型：350g   接线图

D935系列

备注：特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

D735系列

HR-WP系列手动操作器型谱表

型                  号 说      明 HR-WP-X □ -□ □ □ -□ □ -□ □ -□ □ □ □ 手动操作器（PV.SV双屏LED显示） 外形尺寸 D435 S435 D735 D835 S835 D935                       96×48mm（横式） 48×96mm（竖式） 72×72mm 160×80mm（横式） 80×160mm（竖式） 96×96mm 通讯方式   □                     参见“通讯方式” 控制输出方式   □                   参见“输出方式” 变送输出方式   □                 参见“输出方式” 外给定输入   □               参见“输入类型” 阀位反馈输入   □             参见“输入类型” 第一报警   H L           上限报警输出(只能选其中一种报警方式) 下限报警输出 第二报警   H L         上限报警输出(只能选其中一种报警方式) 下限报警输出 馈电输出   P       一路DC24V输出 手/自动状态输出指示   M     手/自动切换输出时带继电器触点输出 强制手动输入功能   Y   外接强制手动输入功能 供电方式   T W A AC90～265V（开关电源）供电 DC24V（开关电源）供电 AC220V供电（线性电源） 测量精度   B 0.5%FS±1字（可省略） 0.2%FS±1字（请注明）

备注：① PV、SV输入类型在订货时请注明分度号。 ② 手操器需带手动操作时，具有继电器触点输出功能，请在订货时注明。 ③ 模拟量控制输出、阀位正、反转控制输出只能选择其中一种，订货时请注明。 ④ XD735、XD435手操器带正、反转控制输出，只能带一个报警。如果带两路报警就不能正、反转控制输出。 ⑤ 强制手动输入功能不适用于XD/XS435、XD735手动操作器。

HR-WP系列光柱显示手动操作器型谱

型               号 说      明 HR-WP-X □ -□ □ □ -□ □ -□ □ -□ □ □ 光柱手动操作器 外形尺寸 TD835 TS835                     160×80mm（横式） 80×160mm（竖式） 通讯方式   □                   参见“通讯方式” 控制输出方式   □                 参见“输出方式” 变送输出方式   □               参见“输出方式” 外给定输入   □             参见“输入类型” 阀位反馈输入   □           参见“输入类型” 第一报警方式   H L         上限报警（只能选其中一种报警方式） 下限报警 第二报警方式   H L       上限报警（只能选其中一种报警方式） 下限报警 馈电输出   P     一路DC24V输出 继电器触点输出   M   手/自动输出时带继电器触点输出 供电方式   T W A AC90～265V（开关电源）供电 DC24V（开关电源）供电 AC220V供电（线性电源） 测量精度   B 0.5%FS±1字（可省略） 0.2%FS±1字（请注明）

输入类型：SL0=36为全切换(特殊型号或要求的，请提供分度号或参考标准，定货时说明)

代码 分度号 测量范围 代码 分度号 测量范围 00 B 400～1800℃ 12 BA1 -199.9～600.0℃ 01 S 0～1600℃ 13 BA2 -199.9～600.0℃ 02 K 0～1300℃ 14 保留 保留 03 E 0～1000℃ 15 保留 保留 04 T -199.9～400℃ 16 30～350Ω -1999～9999字 05 J 0～1200℃ 17 0～20mA -1999～9999字 06 保留 保留 18 0～10mA -1999～9999字 07 保留 保留 19 4～20mA -1999～9999字 08 Wre3-25 0～2300℃ 20 0～5V -1999～9999字 09 Cu50 -50.0～150.0℃ 21 1～5V -1999～9999字 10 Cu100 -50.0～150.0℃ 28 特殊信号 -1999～9999字 11 Pt100 -199.9～650℃ 36 信号全切换 -1999～9999字

仪表通讯接口方式：

代    码 0 2 8 通讯方式 无通讯 RS-232通讯口 RS-485通讯口

变送输出方式：

代    码 0 2 3 4 5 8 输出方式 无输出 4～20mA 0～10mA 1～5V 0～5V 特殊规格

控制输出方式：

代    码 1 2 3 4 5 6 7 8 9 输出方式 继电器 4～20mA 0～10mA 1～5V 0～5V SCR输出 SSR输出 特殊规格 SOT输出

备注：① SV为外给定输入测量，PV为阀位反馈信号测量，特殊型号或要求的，请提供分度号或参考标准，订货时 说明。 ② 光柱显示手动操作器只有TD835和TS835两种。 ③ 型号举例：HR-WP-XD835-822-19/19-A； HR-WP-XD935-020-19/19-L-W； HR-WP-XS835-820-19/19-H-T； HR-WP-XTD835-820-19/19-A； HR-WP-XTS835-822-19/19-H-T。
