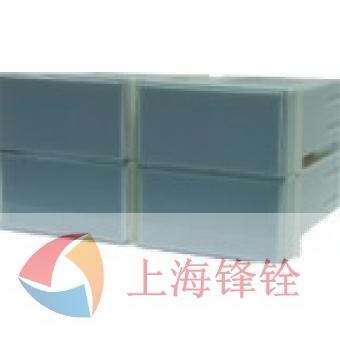

HR-WP-X10系列单、双路闪光报警器商品描述：

HR-WP-X10系列单、双路闪光报警器性能特点：

    X10系列闪光报警器是采用COMS集成电路技术设计的报警器，可配合各种检测仪表监视现场触点的变化情况。
当检测到报警信号时，X10系列闪光报警器和音响报警信号配合，以引起操作人员的注意，及时排除故障，确
保生产过程的安全。卡入式安装，可以方便拼装成各种形式组成报警系统。
   半导体平面发光器件，亮度高、色柔和、功耗低，并联驱动，工作寿命长，且灯屏更换方便。
   报警器内置蜂鸣器，并提供报警电平与继电器接点信号输出，方便外接外部报警设备。
   COMS集成电路，整机抗干扰能力极强。
   欧式连接端子，便于维护和操作。
   现场可任意选择常开或常闭输入方式。

型号

X10系列

输入信号

单路或双路无源接点开关量（常开或常闭）
供音响使用的控制信号，高电平≥4V

输出信号

开关输出输出一对无源常开触点开关（报警时闭合）。
触点动作同步于报警音响。
直流电平信号输出＞4V
无源开关量（常开：报警时闭合），触点容量3A/24VDC、1A/220VAC

技术指示

供电电源 DC24V±2V
功耗报警时≤2W，无报警时≤0.15W

使用环境

相对温度   -10～50℃
相对湿度   ≤80%RH    无结露、无腐蚀性气体
大气压力   86～106KPa

仪表尺寸

宽×高×深：80×40×100mm

仪表外形

单点	双点
仪表尺寸：80×40×100mm 开孔尺寸：66×35mm 重量：240g

该仪表可拼装，亦可密集安装。

密集式（开孔尺寸）

条列式（开孔尺寸）

点阵式（开孔尺寸）

M=（40.5×m）-5
L=（80×n）-14
m：每列报警器的个数
n：每排报警器的个数
单位：mm

L=（80×n）-14
n：每排报警器的个数
单位：mm

单位：mm

密集式（安装示意图）

条列式（安装示意图）

点阵式（安装示意图）

接线图

单台单点接线图

多台单点报警器原理接线图

单台双点报警器原理接线图

多台双点报警器原理接线图

HR系列单、双路闪光报警控制仪型谱表

型号							说明
HR-WP	□	□	□□□	□	□	□
仪表说明	M N						带报警记忆功能不带报警记忆功能（可省略）
仪表类型		X					闪光报警器
控制作用			103 106				单点双点
输入方式				J D			无源接点信号输入 TTL电平信号输入
报警方式					N K		无继电器报警有继电器报警
供电方式						W T	DC24V开关电源 AC90-265V开关电源
