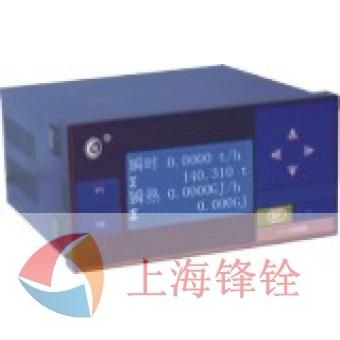

HR-LCD-XR系列无纸记录仪表商品描述：
|
主要特点：
|
以大屏幕液晶图形显示器取代简单的LED数码管，扩充了大容量存储器，增强通讯速率达19.2kbps；
引入了中文环境下的WINDOWS框架结构，以简洁明了的菜单提示，灵活方便的多窗口多任务界面为用户提供了无纸记录仪表的功能。
准电脑化的软硬件配置，增强了仪表的可观性，延伸了仪表的功能，它可在一块仪表中实现数字仪表，模拟光柱,记录仪表的完美结合。可记录长达220天的历史数据、历史曲线。
借助了大屏幕LCD图形显示器,可同屏或分页显示多组提示汉字、参量数据、百分比棒图、报警/输出状态、动态实时曲线、历史曲线参数，同时可以高达19.2kbps速率与上位机或打印机联络，适合于单机或组态系统中使用。
|
技术指标
|
| 输入信号 |
模 拟 量 |
热 电 偶：K、E、S、B、J、T、R、Wre3-25；冷端温度自动补偿范围0～50℃,
补偿准确度±1℃
热 电 阻：Pt100、Cu100、Cu50、BA2、BA1；引线电阻补偿范围≤15Ω。
远传电阻：30～350Ω（远传压力表）。
直流电压：0～20mV、0～100mV、0～5V、1～5V、0～5V开方、1～5V开方、
-5V～5V；-0.1V～0.1V(订货时需指定，与其他信号不兼容)。
直流电流：0～10mA、0～20mA、4～20mA 、0～10mA开方、4～20mA开方。
输入阻抗：电压信号Ri≥500KΩ。 |
| 输出信号 |
模拟量输出
报警输出
通讯输出
馈电输出
|
·DC 0～10mA（负载电阻≤750Ω） ·DC 4～20mA（负载电阻≤500Ω）
·DC 0～5V（负载电阻≥250KΩ） ·DC 1～5V（负载电阻≥250KΩ）
继电器控制输出─带回差，触点：AC220V/1A，DC24V/3A（阻性负载）
接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232等
波特率─1200bps～19.2kbps 内部自由设定 采用标准MODBUS RTU通信协议
DC24±1V，负载电流≤30mA |
| 特 性 |
测量精度
分辨率
采样周期
记录间隔
存储长度
测量范围
显示方式
报警方式
温度补偿
打印控制
打印精度
参数设定
保护方式
|
±0.5%FS±0.2%FS
±1字
0.5秒
1秒－240秒之间分着1，2，4，6，15，30，60，120，240秒九档可供选择。
22小时（间隔1秒时）－220天（间隔240秒时）
-9999～99999字
中文菜单 实时动态曲线 历史曲线追忆 数字 光柱 图表 状态
可选择2～3限报警输出，LCD指示
继电器ON/OFF带回差（用户可自由设定）
0～50℃数字式温度自动补偿
直接配接串行打印机(如SP-A40SH微打等)，打印接口为RS-232
同仪表精度
·面板轻触式按键数字设定（中文菜单提示）
·参数设定值密码锁定
·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LCD指示
·输入超/欠量程报警，
·电源欠压自动复位
·工作异常自动复位（Watch Dog）
·参数设定值断电后永久保存 |
| 使用环境 |
环境温度
相对湿度
供电电源
功 耗
|
0～50℃
≤85%RH ·避免强腐蚀气体
常规型 ·AC 220V %（50Hz±2Hz）
特殊型 ·AC 90～265V—开关电源
·DC 24V±2V—开关电源
·≤5W（AC220V电源供电）
·≤4W（AC90～265V开关电源供电）
·≤4W（DC24V电源供电） |
| HR-LCD-XR |
D80系列（横式） |
S80系列（竖式） |
| 仪表外形 |
|
|
| 外形尺寸 |
宽×高×深：160×80×140mm
|
宽×高×深：80×160×140mm
|
| 开孔尺寸 |
 单位：mm
|
 单位：mm
|
| 重量 |
·常规型：950g ·特殊型：700g
|
| 接线图 |
横式
|
| 备注 |
特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向逆时针左旋转90℃。）不同功能在同一端子的，只能选其中一种功能。 |
| HR-LCD系列无纸记录仪表型谱表 |
| 型 号 |
说 明 |
| HR-LCD-XR |
□ |
-□ |
□ |
□□ |
-□□ |
-□□ |
-□ |
-□ |
□ |
测量显示无纸记录仪（不带控制/报警） |
| 外形尺寸 |
D8101
S8101
D8201
S8201
D8301
S8301 |
|
|
|
|
|
|
|
|
单路输入160×80mm（横式）
单路输入80×160mm（竖式）
双路输入160×80mm（横式）
双路输入80×160mm（竖式）
三路输入160×80mm（横式）
三路输入80×160mm（竖式） |
通讯方式
或
打印方式 |
|
0
2
8
3 |
|
|
|
|
|
|
|
无通讯输出
RS-232C通讯口
RS-485通讯口
RS-232C打印口 |
第一路
变送输出方式 |
|
□ |
|
|
|
|
|
|
见“输出方式”表 |
第一路
输入类型 |
|
□□ |
|
|
|
|
|
见“输入类型”表 |
第二路
输入类型 |
|
□□ |
|
|
|
|
见“输入类型”表 |
第三路
输入类型 |
|
□□ |
|
|
|
见“输入类型”表 |
| 馈电输出 |
|
P
2P |
|
|
见“输入类型”表 |
| 供电方式 |
|
T
W
A |
|
AC90～265V供电（开关电源）
DC24V供电（开关电源）
AC220V供电（线性电源） |
| 测量精度 |
|
B |
0.5%FS±1字（可省略）
0.2%FS±1字（请注明） |
|
| 输入类型：SL0=36为全切换(特殊型号或要求的，请提供分度号或参考标准，订货时说明) |
| 代码 |
分度号 |
测量范围 |
代码 |
分度号 |
测量范围 |
| 00 |
B |
400～1800℃ |
15 |
±0.1V |
-9999～99999字 |
| 01 |
S |
0～1600℃ |
16 |
0～350Ω |
-9999～99999字 |
| 02 |
K |
0～1300℃ |
17 |
0～20mA |
-9999～99999字 |
| 03 |
E |
0～1000℃ |
18 |
0～10mA |
-9999～99999字 |
| 04 |
T |
-199.9～400.0℃ |
19 |
4～20mA |
-9999～99999字 |
| 05 |
J |
0～1200℃ |
20 |
0～5V |
-9999～99999字 |
| 06 |
F2 |
0～2000℃ |
21 |
1～5V |
-9999～99999字 |
| 07 |
保留参数 |
保留参数 |
22 |
0～10mA开方 |
-9999～99999字 |
| 08 |
Wre3-25 |
0～2300℃ |
23 |
4～20mA开方 |
-9999～99999字 |
| 09 |
Cu50 |
-50.0～150.0℃ |
24 |
0～5V开方 |
-9999～99999字 |
| 10 |
Cu100 |
-50.0～150.0℃ |
25 |
1～5V开方 |
-9999～99999字 |
| 11 |
Pt100 |
-199.9～650.0℃ |
26 |
±5V |
-9999～99999字 |
| 12 |
Pt100.1 |
-199.9～650.0℃ |
27 |
保留 |
保留 |
| 13 |
BA1 |
-199.9～600.0℃ |
28 |
特殊信号 |
-9999～99999字 |
| 14 |
BA2 |
-199.9～600.0℃ |
36 |
信号全切换 |
|
|
| 报警/变送输出方式： |
| 代 码 |
0 |
1 |
2 |
3 |
4 |
5 |
8 |
| 输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊规格 |
|
| |
| HR-LCD系列无纸记录仪表型谱表 |
| 型 号 |
说 明 |
| HR-LCD-XR |
□ |
-□ |
□ |
□□ |
□□ |
□□ |
-□ |
□ |
□ |
□ |
-□ |
测量控制液晶显示无纸记录仪(带控制/报警) |
| 外形尺寸 |
D8103
S8103
D8203
S8203
D8303
S8303 |
|
|
|
|
|
|
|
|
|
|
单路输入160×80mm（横式）
单路输入80×160mm（竖式）
双路输入160×80mm（横式）
双路输入80×160mm（竖式）
三路输入160×80mm（横式）
三路输入80×160mm（竖式） |
通讯方式
或
打印方式 |
|
0
2
8
3 |
|
|
|
|
|
|
|
|
|
无通讯输出
RS-232通讯口
RS-485通讯口
RS-232打印口 |
报警/变送
输出 |
|
□ |
|
|
|
|
|
|
|
|
见“输出方式”表 |
第一路
输入类型 |
|
□□ |
|
|
|
|
|
|
|
见“输入类型”表 |
第二路
输入类型 |
|
□□ |
|
|
|
|
|
|
见“输入类型”表 |
第三路
输入类型 |
|
□□ |
|
|
|
|
|
见“输入类型”表 |
| 第一报警方式 |
|
H
L |
|
|
|
|
上限报警（只能选其中一种报警方式）
下限报警 |
| 第二报警方式 |
|
H
L |
|
|
|
上限报警（只能选其中一种报警方式）
下限报警 |
| 第三报警方式 |
|
H
L |
|
|
上限报警（只能选其中一种报警方式）
下限报警 |
| 馈电输出 |
|
P
2P |
|
一路DC24V输出
二路DC24V输出 |
| 供电方式 |
|
T
W
A |
AC90～265V供电（开关电源）
DC24V供电（开关电源）
AC220V供电（线性电源） |
| 测量精度 |
|
B |
0.5%FS±1字（可省略）
0.2%FS±1字（请注明） |
|
| 输入类型：SL0=36为全切换(特殊型号或要求的，请提供分度号或参考标准，订货时说明) |
| 代码 |
分度号 |
测量范围 |
代码 |
分度号 |
测量范围 |
| 00 |
B |
400～1800℃ |
15 |
±0.1V |
-1999～9999字 |
| 01 |
S |
0～1600℃ |
16 |
0～350Ω |
-1999～9999字 |
| 02 |
K |
0～1300℃ |
17 |
0～20mA |
-1999～9999字 |
| 03 |
E |
0～1000℃ |
18 |
0～10mA |
-1999～9999字 |
| 04 |
T |
-199.9～400.0℃ |
19 |
4～20mA |
-1999～9999字 |
| 05 |
J |
0～1200℃ |
20 |
0～5V |
-1999～9999字 |
| 06 |
F2 |
0～2000℃ |
21 |
1～5V |
-1999～9999字 |
| 07 |
保留参数 |
保留参数 |
22 |
0～10mA开方 |
-1999～9999字 |
| 08 |
Wre3-25 |
0～2300℃ |
23 |
4～20mA开方 |
-1999～9999字 |
| 09 |
Cu50 |
-50.0～150.0℃ |
24 |
0～5V开方 |
-1999～9999字 |
| 10 |
Cu100 |
-50.0～150.0℃ |
25 |
1～5V开方 |
-1999～9999字 |
| 11 |
Pt100 |
-199.9～650.0℃ |
26 |
±5V |
-1999～9999字 |
| 12 |
Pt100.1 |
-199.9～650.0℃ |
27 |
保留 |
保留 |
| 13 |
BA1 |
-199.9～600.0℃ |
28 |
特殊信号 |
-1999～9999字 |
| 14 |
BA2 |
-199.9～600.0℃ |
36 |
信号全切换 |
|
|
| 报警/变送输出方式： |
| 代 码 |
0 |
1 |
2 |
3 |
4 |
5 |
8 |
| 输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊规格 |
|
