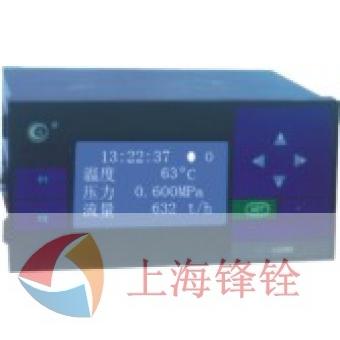

HR-LCD多通道巡检控制仪商品描述：

主要特点：

适用于多测量点巡回检测的场合。
可同屏显示十六通道，各通道的输入信号类型可以相同也可不同，用户依照仪表LCD显示屏中文菜单提示，通过面板按键可完成输入信号类型与分度号的自由切换。
可选择统一报警输出、分别报警输出。输入信号万能输入；每个通道分大小字体显示。
可带串行通讯输出，采用标准MODBUS RTU通信协议与各种串行输入/输出的设备双向通讯，组成网络控制系统。

商标	型号
HR-LCD-X	D/S80系列
输入信号	测量通道模拟量	1～8或1～16多通道巡回测量热电偶：标准热电偶--B、S、K、E、J、T、R、N、WRe等电阻：标准热电阻--Pt100、Cu50、Cu100等远传压力电阻--30～350Ω等电流：0～10mA、4～20mA、0～20mA等--输入阻抗≤250Ω 电压：0～5V、1～5V、mV等--输入阻抗≥250KΩ
输出信号	报警输出通讯输出馈电输出	继电器控制输出--带回差，触点：AC220V/1A DC24V/3A （阻性负载）接口方式--标准串行双向通讯接口：RS-485 RS-232等波特率--1200bps～9600bps 内部自由设定采用标准MODBUS RTU通信协议 DC24±1V，负载电流≤30mA
特性	测量精度分辨率测量范围显示方式报警方式温度补偿打印控制打印精度显示方式参数设定保护方式	±0.5%FS或±0.2%FS ±1字 -1999～9999字带背光式大屏幕LCD图形显示器 ·同屏显示8/16通道测量值 ·同屏显示8/16通道设定值 ·1～8/1～16测量通道号显示 ·LCD工作状态显示 ·可选择1～16通道统一上限/下限报警输出报警保持功能 ·可选择1～8通道分别上限/下限报警输出 ·带回差上限或下限报警（用户可自由设定） 0～50℃数字式温度自动补偿直接配接各型串行打印机（SP-A16SH系列微打等），打印接口为RS-232 同仪表精度 ·LCD屏幕中文菜单提示 ·面板轻触式按键设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 ·输入回路断线报警（热电偶或电阻输入时） ·输入超/欠量程报警，电源电压欠压自动复位 ·工作异常自动复位（Watch Dog）
使用环境	环境温度相对湿度供电电压功耗	0～50℃ ≤85%RH ·避免强腐蚀气体常规型 ·AC220V %（50Hz±2Hz）特殊型 ·AC90～260V--开关电源 ·DC24V±2V--开关电源 ·≤6W（AC220V电源供电） ·≤6W（AC90～265V开关电源供电） ·≤6W（DC24V开关电源供电）

HR-LCD-X	D80系列（横式）	S80系列（竖式）
仪表外形
外形尺寸	宽×高×深：160×80×140mm	宽×高×深：80×160×140mm
开孔尺寸	单位：mm	单位：mm
重量	·常规型：950g ·特殊型：600g
接线图	横式：
备注	特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。
HR-LCD-X	D808系列（横式）	S808系列（竖式）
仪表外形
外形尺寸	宽×高×深：160×80×140mm	宽×高×深：80×160×140mm
开孔尺寸	单位：mm	单位：mm
重量	·常规型：950g ·特殊型：600g
接线图	横式：分别报警输出分别变送输出副机继电器输出插座热电偶输入电压/电流输入热电阻输入
备注	特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。

型谱表

型号									说明
HR-LCD-X	□	□	-□	□	-□	-□	□	□	液晶显示多通道巡回检测仪表
外形尺寸	D8 S8								160×80mm（横式） 80×160mm（竖式）
控制作用		□							参见“控制作用”
通讯方式			□						参见“通讯方式”
报警/变送输出方式				□					参见“输出方式”
输入类型					□				参见“输入类型”
第一报警方式						□			参见“报警方式”
第二报警方式							□		参见“报警方式”
供电方式								T W A	AC90～265V供电（开关电源） DC24V供电 AC220V供电
测量精度								B	0.5%FS±1字(可省略） 0.2%FS±1字（请注明）

注：特殊型号或要求的，请提供分度号或参考标准，订货时请注明。

控制作用：

代码	06	07	08	09	14
控制作用	八路巡检测量显示	八路巡检统一报警输出	八路巡检分别报警输出	十六路巡检测量显示	十六路巡检统一报警输出

通讯方式:

代码	0	2	8	3
通讯方式	无通讯	RS-232通讯接口	RS-485通讯接口	RS-232打印口

报警/变送输出方式：

代码	0	1	2	3	4	5	8
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	特殊规格

输入类型表：（量程可任意设置）

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
00	B	400～1800℃	08	Wre3-25	0～2300℃	16	30～350Ω	-1999～9999字
01	S	0～1600℃	09	Cu50	-50.0～150.0℃	17	0～20mA	-1999～9999字
02	K	0～1300℃	10	Cu100	-50.0～150.0℃	18	0～10mA	-1999～9999字
03	E	0～1000℃	11	Pt100	-199.9～650.0℃	19	4～20mA	-1999～9999字
04	T	-199.9～400.0℃	12	BA1	-199.9～600.0℃	20	1～5V	-1999～9999字
05	J	0～1200℃	13	BA2	-199.9～600.0℃	21	0～5V	-1999～9999字
06	R	0～1600℃	14	0～20mV	-1999～9999字	28	特殊信号	用户特定
07	N	0～1300℃	15	0～100mV	-1999～9999字	36	全可切换输入
