LCD“防盗型”天然气流量积算控制仪商品描述：

主要特点：

  液晶天然气根据中石油最新模型（关于天然气组分的压缩因子的算法）；增加了天然气体积热能的测量；使天然气测量更准确适用于贸易结算。是基于对以甲烷为主要成分的混合气体，以完全符合标准SY/T6143-96《天然气的标准孔板计量方法》和GB/T11062-89《天然气发热量、密度和相对密度的计算方法》设计制作的专用仪表。
  对于天然气田、油田开采的天然气，受时间、地域、地层深度不同的影响，所采的天然气具有组分的多样性和不遵循理想气体状态方程的特点,使用传统的温、压补偿不适用于天然气，而依据上述标准设计的HR-LCD-LT（智能）天然气流量显示积算控制仪则具备下列特殊功能：
·可输入由用户提供的天然气摩尔组分计算的天然气真实相对密度系数Gr，用于计算相对密度系数FG。
·能在线计算超压缩因子FZ。由仪表面板输入Gr和天然气中N2、CO2的摩尔分数，并与在线测得的表静压P1、流动温度t1按标准提供的函数关系实现在线计算FZ的功能。
·能在线计算流动温度系数FT。在仪表温度输入端子、输入流动温度信号在线测得天然气流动t1，依据t1实现在线计算FT。
·仪表设有压力信号输入端，将在线测量的绝对静压力P1用于计算补偿。
·仪表流量显示均按标准要求，换算为工业标准状态（20℃，绝压0.101324MPa）时的体积流量和积算量。
· 仪表的大屏幕双幕显示屏可同时显示天然气流量测量系统的多个参数（如：时间、差压、压力、温度、流量、积算量等）,还可根据用户要求显示FZ、FG等，更有利于对生产工艺参数的监控。可向系统中的传感器供电(如向差变、压变供电)，组成的系统可以省去配电器；仪表可带模拟量输出(如：4～20mA、 0～10 mA、1～5V、0～5V等)，用于流量的自动调节及控制。
  带串行口，可与各种串行设备进行通讯，组成控制系统。采用标准MODBUS RTU通信协议。
  具有防盗功能。

技术指标

输入信号	模拟量脉冲量	热电偶：标准热电偶─-B、S、K、E、T、J、Wre3-25、F2等电阻：标准热电阻─Pt100、Cu100、Cu50、BA1、BA2等电流：0～10mA、4～20mA、0～20mA等--输入阻抗≤250Ω 电压：0～5V、1～5V等--输入阻抗≥250KΩ 波形：矩形或正弦波幅度：大于等于4V 频率：0～10KHz（或根据用户要求）
输出信号	模拟量输出报警输出通讯输出馈电输出	·DC 0～10mA（负载电阻≤750Ω） ·DC 4～20mA（负载电阻≤500Ω） ·DC 0～5V（负载电阻≥250KΩ） ·DC 1～5V（负载电阻≥250KΩ）继电器输出——带回差，AC220V/1A；DC24/3A（阻性负载）接口方式——标准串行双向通讯接口：RS－485，RS－232等波特率——1200 bps～19.2kbps 仪表内部设定采用标准MODBUS RTU通讯协议 DC24±1V，负载电流≤30mA
特性	测量精度频率转换精度测量范围分辨率显示方式报警定量控制控制精度温度补偿打印控制打印精度参数设定保护方式	±0.5%FS ±1脉冲（LMS）　一般优于0.2% -9999～99999字（瞬时值，补偿值） 0～99999999.999字（累积值） ±1字带背光大屏幕LCD图形显示器，同屏显示： ·0～99999瞬时流量值 ·0～99999999.999天然气累积值 ·-9999～99999温度值 ·-9999～99999压力值 ·-9999～99999流量（差压、频率）值 ·当前日期时间显示带回差上限、下限输出（用户可自由设定） ·可选择流量定量到控制 ·继电器输出 ·LCD输出指示 ·可选择流量定量过程控制 ·继电器输出 ·LCD输出指示 ±1字 0～50℃数字式温度自动补偿直接配接各型串行打印机（SP-A40SH系列微打等），打印接口为RS-232 同仪表精度 ·中文菜单提示 ·面板轻触式按键设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 ·断电后累积值保持时间大于五年 ·电源欠压自动复位 ·工作异常自动复位（Watch Dog）
使用环境	环境温度相对温度供电电源功耗	0～50℃ ≤85%RH 避免强腐蚀性气体常规型 AC 220V %(50Hz±2Hz) 特殊型 AC 90～265V—开关电源 DC 24V±2V—开关电源 ·≤5W（AC220V线性电源供电） ·≤4W（AC90～265V开关电源供电） ·≤4W（DC24V开关电源供电）

HR-LCD-XLT-	C80系列（横式）	S80系列（竖式）

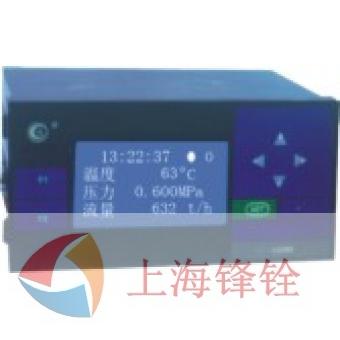

仪表外形
外形尺寸	宽×高×深：160×80×140mm	宽×高×深：80×160×140mm
开孔尺寸	单位：mm	单位：mm
重量	·常规型：950g ·特殊型：600g
接线图	横式
备注	特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向逆时针左旋转90℃。）不同功能在同一端子的，只能选其中一种功能。

型谱表

型号											说明
HR-LCD-XLT-	□	-□	□	-□	□	□	-□	□	-□	□	液晶显示“防盗型”天然气流量积算控制仪
外形尺寸	C802 S802										160×80mm（横式）（带温、压补偿） 80×160mm（竖式）（带温、压补偿）
通讯方式		□									参见“通讯方式”
报警/变送输出			□								参见“输出方式”
流量信号类型				□							参见“输入类型表”
压力补偿类型					□						参见“输入类型表”
温度补偿类型						□					参见“输入类型表”
第一报警方式							N H L				无报警（可省略）上限报警（只能选其中一种报警方式）下限报警
第二报警方式								N H L			无报警（可省略）上限报警（只能选其中一种报警方式）下限报警
馈电输出									P 2P		单路DC24V馈电输出双路DC24V馈电输出
供电方式										T W A	AC90～265V（开关电源）供电 DC24V供电 AC220V供电（线性电源）
测量精度										B	0.5%FS±1字（可省略） 0.2%FS±1字（请注明）

通讯方式：

代码	0	2	8	3
通讯方式	无通讯	RS-232通讯接口	RS-485通讯接口	RS-232打印接口

报警/变送输出方式：

代码	0	1	2	3	4	5	8
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	特殊规格

输入类型表：

代码	输入类型	测量范围	代码	分度号	测量范围	说明
A	4～20mA	-9999～99999字	B3	热电偶B型	400～1800℃	本表所列为最大量程，可在量程范围内通过修改仪表二级参数确定量程范围。
B	0～10mA	-9999～99999字	S	热电偶S型	0～1600℃
C	1～5V	-9999～99999字	K	热电偶K型	0～1300℃
D	0～5V	-9999～99999字	E	热电偶E型	0～1000℃
M	0～20mA	-9999～99999字	T	热电偶T型	-199.9～400.0℃
F	频率	0～10KHz	J	热电偶J型	0～1000℃
C1	Cu50	-50.0～150.0℃	W	Wre3-25	0～2300℃
C2	Cu100	-50.0～150.0℃	F2	高温辐射热电偶	0～2000℃
G	Pt100	199.9～650.0℃	R	特定	-9999～99999字
B1	BA1	-199.9～600.0℃
B2	BA2	-199.9～600.0℃
