 主要特点 |
5.1英寸160*128点阵式黄色液晶显示屏和5.6英寸320*234点阵式蓝色液晶显示屏，LED背光、画面清晰、屏幕亮度自由调节；画面丰富、信息量大；高速、高性能微处理器；采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现4路信号采集、记录、显示和报警；全隔离万能输入，可输入多种信号，无需更换硬件，通过仪表组态即可；采用32M大容量的FLASH闪存芯片存贮历史数据,掉电永不丢失数据；根据记录间隔的不同，可存储72个小时至720天的数据。
可接受4路被测信号并具有4路模拟量控制输出，根据用户要求完成从信号采集、控制、记录、追忆到传送的全过程。内置的PID算法可输出相应的调节信号。
准电脑化的软硬件配置，灵活丰富的软件组合，简单便捷的操作界面，经济可靠的运行环境，全铝密封外壳及内部屏蔽板，HR-SSR/HR-VSR无纸记录仪将满足各种监控场合的需求。
具有手动数据转存功能，最大支持2G USB2.0接口存储卡转存历史记录。 |
| 技术指标 |
| 输入信号 |
输入回路
模 拟 量 |
1～4路
热电偶：标准热电偶B、S、K、E、J、T、R、N、WRe5-26、F1、F2等
电 阻：标准热电阻Pt100、Cu50、Cu53、BA1、BA2
远传压力电阻0～350Ω等
电 流：0～10mA、4～20mA等输入阻抗≤250Ω
电 压：0～5V、1～5V、0～20mV、0～100mV等输入阻抗≥1MΩ |
| 输出信号 |
模拟量输出
报警输出
通讯输出
打印输出
馈电输出
PID参数 |
DC 4～20mA（负载电阻≤750Ω）
继电器控制输出带回差，触点：AC250V/3A；DC30V/3A（阻性负载）
12路可组态继电器报警输出
接口方式-标准串行双向通讯接口：RS-485,RS-232等(采用标准开放的Modbus通讯协议)
波特率1200bps、2400bps、9600bps、19200bps、38400bps、57600bps 内部自由设定
接口方式--RS232串行口，可外接SP-40ASH微型打印机，支持手动、定时打印
DC24±1V，负载电流≤30mA
比例带Pb%：1～999.9%
积分时间Ti：1～9999秒
微分时间Td：1～9999秒（Td=0时微分切除） |
| 特 性 |
测量精度
分辨率
测量范围
内存容量
记录间隔
记录长度 |
±0.5%FS或±0.2%FS
±1字
-9999～19999字
32MB
1、5、10、15、30、60、120、240秒可选
3天（记录间隔1秒）～720天（记录间隔4分钟）
| 记录间隔 |
1秒 |
2秒 |
5秒 |
10秒 |
15秒 |
30秒 |
1分 |
2分 |
4分 |
| 记录长度 |
3天 |
6天 |
15天 |
30天 |
45天 |
90天 |
180天 |
360天 |
720天 |
|
显示方式
显示内容
温度补偿
参数设定
保护方式 |
采用进口5.1英寸160*128点阵黄底黑字液晶图形显示器
采用进口5.6英寸320*234点阵蓝底白字液晶图形显示器
中文菜单 实时动态曲线 历史曲线追忆 数字 光柱 报警状态
0～50℃数字式温度自动补偿
·中文菜单提示
·面板按键设定
·设定值断电后永久保存
·设定值密码锁定
·继电器报警输出
·电源欠压自动复位
·工作异常自动复位（Watch Dog） |
| 使用环境 |
环境温度
相对湿度
供电电源 |
0～50℃
≤85%RH ·避免强腐蚀气体
AC 90～265V开关电源 |

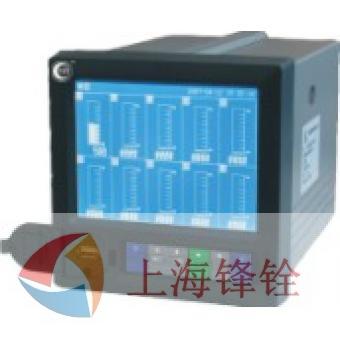

| 仪表外形 |

HR-VSR-P HR-SSR-P |
| 外形尺寸 |
宽×高×深：144×144×246mm |
| 开孔尺寸 |
  单位：mm |
| 接线图 |
 |
|
| 型谱表 |
| 型 号 |
说 明 |
| HR-SSR |
□ |
□- |
□ |
□ |
□- |
□- |
□- |
□- |
□- |
□- |
□ |
HR-SSR模糊PID调节控制“黄屏”无纸记录仪 |
| HR-VSR |
□ |
□- |
□ |
□ |
□- |
□- |
□- |
□- |
□- |
□- |
□ |
HR-VSR模糊PID调节控制“蓝屏”无纸记录仪 |
| 外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
144×144×246mm |
| 输入通道数 |
|
105
205
305
405 |
|
|
|
|
|
|
|
|
|
1路PID输入
2路PID输入
3路PID输入
4路PID输入 |
通讯方式
或
打印方式 |
|
0
2
8
3 |
|
|
|
|
|
|
|
|
无通讯输出
RS-232通讯口
RS-485通讯口
RS-232打印口 |
| 控制输出 |
|
0
□ |
|
|
|
|
|
|
|
无输出
1～4路（4～20mA）控制输出可选 |
| 变送输出 |
|
0
□ |
|
|
|
|
|
|
无输出
1～3路（4～20mA）变送输出可选 |
| 输入类型 |
|
□ |
|
|
|
|
|
见输入类型表（可组态） |
| 报警点数 |
|
□ |
|
|
|
|
1～12报警点数可选（报警方式可组态） |
| 馈电输出 |
|
□P |
|
|
|
1～4路DC24V馈电输出可选 |
| 供电方式 |
|
T |
|
|
AC90～265V（开关电源）供电 |
| 测量精度 |
|
B |
|
0.5%FS±1字（可省略）
0.2%FS±1字（请注明） |
| 存储卡 |
|
USB |
1G、2G可选 |
|
★ 仪表总共4路输出，即控制输出与变送输出之和等于4路。
★ 输入类型：SL0=36为全切换(特殊型号或要求的，请提供分度号或参考标准，定货时说明) |
| 代码 |
分度号 |
测量范围 |
代码 |
分度号 |
测量范围 |
| 00 |
B |
400～1800℃ |
15 |
0～100mV |
-9999～19999字 |
| 01 |
S |
0～1600℃ |
16 |
0～350Ω |
-9999～19999字 |
| 02 |
K |
0～1300℃ |
17 |
0～20mA |
-9999～19999字 |
| 03 |
E |
0～1000℃ |
18 |
0～10mA |
-9999～19999字 |
| 04 |
T |
-199.9～400.0℃ |
19 |
4～20mA |
-9999～19999字 |
| 05 |
J |
0～1200℃ |
20 |
0～5V |
-9999～19999字 |
| 06 |
R |
0～1600℃ |
21 |
1～5V |
-9999～19999字 |
| 07 |
N |
0～1300℃ |
22 |
0～10mA开方 |
-9999～19999字 |
| 08 |
Wre5-26 |
0～1800℃ |
23 |
4～20mA开方 |
-9999～19999字 |
| 09 |
Cu50 |
-50.0～150.0℃ |
24 |
0～5V开方 |
-9999～19999字 |
| 10 |
Cu53 |
-50.0～150.0℃ |
25 |
1～5V开方 |
-9999～19999字 |
| 11 |
Pt100 |
-199.9～650.0℃ |
26 |
保留 |
保留 |
| 12 |
BA1 |
-199.9～600.0℃ |
27 |
保留 |
保留 |
| 13 |
BA2 |
-199.9～600.0℃ |
28 |
特殊信号 |
|
| 14 |
0～20mV |
-9999～19999字 |
36 |
信号全切换 |
|
