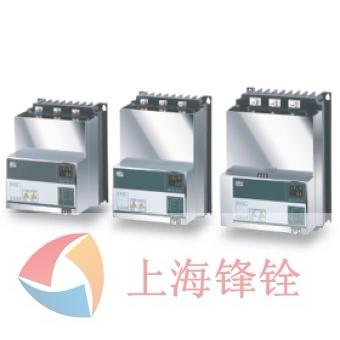

THW-A型系列产品的电流调节范围分布在20A~100A，是高性能、多功能的三相功率调节器（可控硅装置） 与单相式的THV系列相同，可根据用途在『相位控制』、『连接比例过零控制』、『输入同步式过零控制』各种功能间切换使用。
| 最大负载电流 | AC20A, 30A, 45A, 60A, 80A, 100A | ||||||||||||
| 控制方式 | 相位控制、零交叉控制 ( 可切换 ) | ||||||||||||
| 适用负载 |
相位控制：线性 (R ：电阻 ) 负载 |
||||||||||||
| 输入信号 |
组 1( 组内可变更 ) |
||||||||||||
| 最小负载电流 | 1A | ||||||||||||
| 输出电压范围 | 额定电压的 0 ～ 98 ％ | ||||||||||||
| 电源电压 |
a) AC 180 ～ 264V( 含电源电压波动 ) 额定： AC 200 ～ 240V |
||||||||||||
| 消耗功率 | 17VA 以下 (200V 型 ) 、 21VA 以下 (400V 型 ) | ||||||||||||
| 电源频率 | 50/60Hz( 自动判别 ) | ||||||||||||
| 容许频率波动 | 50Hz±1Hz,60Hz±1Hz( 性能保证范围） 45～54.9Hz(50Hz）,55～64.9Hz（60Hｚ）( 操作保证范围） |
||||||||||||
| 输出设置范围 |
斜率设置： 0 ～ 100 ％ [ 按键、外部设置器 ( 电位器 )] |
||||||||||||
| 输出模式 | 相位控制时对于线性 (R ：电阻 ) 负载，可在输入 - 相位角比例、输入 - 功率比例、 输入 - 电压比例三种模式进行切换 |
||||||||||||
| 冷却方式 | 自然冷却 | ||||||||||||
| 容许环境温度 | 性能保证范围： 0 ～＋ 40 ℃ 动作保证范围：－ 15 ～＋ 55 ℃ |
||||||||||||
| 容许环境湿度 |
5 ～ 95 ％ RH ( 不结露 ) |
||||||||||||
| 绝缘耐压 | 主回路端子、电源端子和散热器之间： AC2000V, 1 分钟 | ||||||||||||
| 绝缘电阻 | 主回路端子、电源端子和散热器之间： 20MΩ 以上 ,DC500V | ||||||||||||
| 安装方法 | 垂直安装 | ||||||||||||
| 自我诊断功能 |
检验项目：验证电路板异常、 EEPROM 错误、 |
||||||||||||
| 质量 | 约 5.8kg (20 ～ 60A, 200V) 、 约 10.3kg (20 ～ 60A,400V) 约 13.6kg (80A,100A, 200V 及 400V) |
||||||||||||
| 标配功能 | ・事件输出 (DI) ： 3 点、无电压接点输入 (RUN/STOP 、自动 / 手动切换、警报联锁解除 ) ・ 自动 / 手动切换 ( 外部手动设定为供选项 ) ・ 斜率设定功能 ( 外部设定为供选项 ) ・ 软起动 ( 软开机 )/ 软关机功能： 0.0 ～ 99.9 秒 ・警报输出： 2 点 输出：集电极开路输出， DC24V, 最大 100mA 可选 励磁 / 非 励磁 选择 输出 逻辑 功能 (1) 加热器断线警报 (2)闸流管 击穿警报 (3)加热器断线警报、闸流管击穿警报的逻辑和 (4)FAIL 警报、电源频率异常、逆相位、过电流、保险丝断线的逻辑和 (5)所有的警报逻辑和 ( 报警输出时为 ON) ・ 二位置控制 ( 外部上限 / 下限设定为供选项 ) |
||||||||||||
| 供选 功能 | ・ 加热器断线警报功能 电流测定精度 额定电流的 ±10 ％以内(45A, 60A, 80A, 100A 型 ) 警报判断延迟次数： 0 ～ 99 次 输出：集电极开路输出， DC24V, 最大 100mA ・ 电流限幅 设定范围 0.0 ～ 22.0A (20A 型 ) 0.0 ～ 33.0A (30A 型 ) 0 ～ 50A (45A 型 ) 0 ～ 66A (60A 型 ) 0 ～ 88A (80A 型 ) 0 ～ 110A (100A 型 ) ・ 恒定电压控制 ・ 恒定电流控制 ・ 恒定功率控制
|
| 规格 | 规格代码 | ||||||||||||||||||||||||||||||||
| 型号代码 |
|
□ | PZ | □ | -□ | *□ | □ | N | □ | ||||||||||||||||||||||||
| 电源电压※ 1 | AC200～240V AC400～440V |
１ ４ |
|||||||||||||||||||||||||||||||
| 控制方式 | 相位控制 / 零交叉控制方式 ( 可切换 ) 出厂时：相位控制 | --- | PZ | ||||||||||||||||||||||||||||||
| 额定电流 | AC 20A AC 30A AC 45A AC 60A AC 80A AC 100A |
-------- -------- -------- -------- -------- -------- |
020 030 045 060 080 100 |
||||||||||||||||||||||||||||||
|
输入信号
※ 2, ※ 4 |
DC 0～5V DC 0～10V DC 1～5V DC 0～20mA DC 4～20mA |
------------- ------------- ------------- ------------- ------------- |
４ ５ ６ ７ ８ |
||||||||||||||||||||||||||||||
|
输出模式
※3 |
标配 ( 相位角比例、电压比例、电压平方 )
标配 + 恒定电压控制 ( 无加热器断线报警 ) 标配 + 恒定电压控制 ( 加热器断线报警、带电流限幅 ) 标配 + 恒定电流控制 ( 加热器断线报警、附电流限幅 ) 标配 + 恒定功率控制 ( 加热器断线报警、附电流限幅 ) |
---------------- ---------------- ---------------- ---------------- ---------------- |
Ｎ ６ Ｖ Ｅ Ｗ |
||||||||||||||||||||||||||||||
| 速 熔保险丝 |
无速熔保险丝
速熔保险丝内置 ( 不可输出报警 ) 内置带警报输出用微型开关速熔保险丝※ 4 ※ 警报输出通过插座输出， 请指定零部件的插座。 |
------------------- ------------------- ------------------- |
Ｎ F S |
||||||||||||||||||||||||||||||
| 供选功能 | 无供选功能 | --------------------- | N | ||||||||||||||||||||||||||||||
| 零部件 ※4, ※5, ※6 |
设定器 ( 电位器、旋钮、刻度盘 )1 个 + 带插座 ( 针端 )
设定器 ( 电位器、旋钮、刻度盘 )2 个 + 带插座 ( 针端 ) 带输出 / 输入插座 ( 针端 ) |
----------------------- ----------------------- ----------------------- |
－1 －2 －9 |
||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
