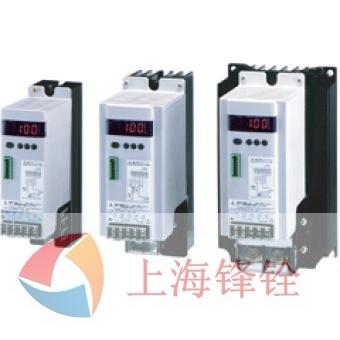

THV系列单相电力调节器 THV系列产品电流调节范围分布在20A~100A,是设计紧凑、高性能的单相电力控制器(可控硅装置)。(20A、30A用的产品宽为48mm) 可根据用途在‘相位控制’、‘连接比例过零控制’、‘输入同步式过零控制’各种功能间切换使用。 配备数字显示器,设定简单;通用电源(100~240V)、支持频率数自动判别。
最大负载电流 | AC20A, 30A, 45A, 60A, 80A, 100A | |||||||||
控制方式 | 相位控制 / 过零控制(可切换) | |||||||||
适用负载 | 相位控制:线性(R:电阻)负载 (相位控制时可控制变压1次侧,磁束密度0.8T以下) 过零控制:线性(R:电阻)負载 |
|||||||||
输入信号 | 直流电流输入 DC4~20mA(输入阻抗:100Ω) 直流电压输入 DC 1~5V(输入阻抗:30kΩ) 直流电压输入 DC 0~10V(输入阻抗:100Ω)(输入阻抗:68kΩ) 电压脉冲输入 DC 0/12V(输入阻抗:30kΩ) 无电压接点输入(输入阻抗:47kΩ) |
|||||||||
最小负载电流 | 0.6A(20A型),1A(30A, 45A, 60A, 80A, 100A型) | |||||||||
输出电压范围 | 额定电压0~98% | |||||||||
电源电压 | AC90~264V (含电源电压变动) 额定:AC100~240V | |||||||||
电源频率 | 50/60Hz(自动判别) | |||||||||
容许频率变动范围 | ±1Hz(性能保证),±2Hz(操作保证) | |||||||||
输出设置范围 | 梯度设置:0.0~100%[编辑键、外部:设置器(电位器)] 输出限幅(上限):0.0~99.9%(编辑键) 输出限幅(下限):0.0~99.9%(编辑键) 基准值设置(输出偏置):0.0~99.9%(编辑键)
|
|||||||||
输出模式 | 相位控制时对于线性(R:电阻)负载,可在输入-相位角比例、输入-电压比例、输入-电压平方比例之间切换。 | |||||||||
冷却方式 | 自然冷却 | |||||||||
容许环境温度范围 | 性能保证范围:0~+40℃ 操作保证范围:-15~+55℃ |
|||||||||
容许环境湿度范围 | 5~95%RH (不结露) | |||||||||
绝缘耐压 | 主回路端子、电源端子和散热器之间:AC2000V, 1分钟 | |||||||||
绝缘电阻 | 主回路端子、电源端子和散热器之间: 20M Ω 以上 ,DC500V | |||||||||
安装方法 | 垂直安装 | |||||||||
质量 | 约 0.9kg(20A, 30A), 約1.4kg(45A, 60A), 1.9kg(80A, 100A) | |||||||||
数字显示内容 | 输入信号值、相位角比率值、频率值、控制方式 软接通/软断开时间、梯度设置值、输出限幅(上/下限) BaseUp设置、输出模式 附带加热器断电警报功能时: 电流值、最大负载电流、加热器断线报警设置值、报警延迟次数设置值等。 |
|||||||||
标配功能 |
・自动 / 手动切换(外部手动设置为可选项)
・梯度设置功能(外部梯度设置为可选项) ・软接通 / 软断开功能: 0.1 ~ 99.9 秒 ・二 位控制(外部上 / 下限设置 为可选项 ) |
|||||||||
可选功能 | ・ 加热器断线警报功能
电流限幅(仅限相位控制)
恒流控制(仅限相位控制) 稳定度:满刻度 ±2 % (电源电压波动: ±10 %以内、负载波动: 2 倍) |
|||||||||
标准 |
|
规 格 | 规 格 代 码 | |||||||||||||||||
型 号 |
|
-1 | PZ | □ | -□ | *□ | N | □ | ||||||||||
电源电压 | 单相 AC100 ~ 240V | 1 | ||||||||||||||||
控制方式 | 相位控制 / 零交叉控制(出厂时:相位控制) | ---- | PZ | |||||||||||||||
额定电流 | AC 20A AC 30A AC 45A AC 60A AC 80A AC 100A |
--------- --------- --------- --------- --------- --------- |
020 030 045 060 080 100 |
|||||||||||||||
输入信号 ※1 | DC 0 ~ 10V DC 1 ~ 5V DC 4 ~ 20mA |
------------- ------------- ------------- |
5 6 8 |
|||||||||||||||
供选功能 1 ( 加热器断线警报 ) |
无加热器断线警报、无电流限幅、无恒定电流控制 带加热器断线警报、带电流限幅、带恒定电流控制 ※2 |
---------------- ---------------- |
N H |
|||||||||||||||
供选功能 2 | 无 供 选功能 2 | ------------------- | N | |||||||||||||||
零 部 件 ※3, ※4, ※5 |
※ 设定器 ( 电位器、旋钮、刻度盘 )1 个 + 带插头 设定器 ( 电位器、旋钮、刻度盘 )2 个 + 带插头 保险丝单元 ( 速熔保险丝 1 个 + 保险丝盒 [3 回路 ]) 输出电压表 150V 量程 ( 相位控制用 ) 输出电压表 300V 量程 ( 相位控制用 ) 保险丝单元 ( 速熔保险丝 1 个 + 保险盒 [1 回路 ]) 带插头 ( 针端 ) |
--------------------- --------------------- --------------------- --------------------- --------------------- --------------------- --------------------- |
-1 -2 -3 -4 -5 -6 -9 |
|||||||||||||||
|
●零件 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
