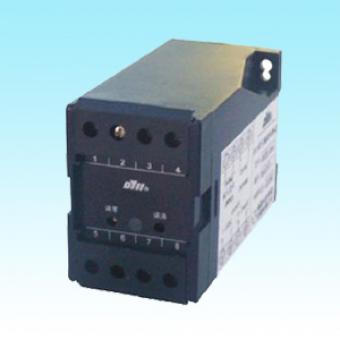

DYA带配电直流电流隔离变送仪表
一、 主要特点
由220VAC或24VDC供电,配电输出供二线制变送器并将输入4~20mADC
隔离输出4~20mADC。
二、 主要技术指标
1. 精度0.2% 温漂50PPM/℃ 绝缘耐压AC1.0kV/min 绝缘电阻≥20MΩ(DC500V)
2. 输入范围:4~20mADC
3. 负载电阻:电流输出RL≤600Ω 电压输出RL≥250kΩ
4. 供电电源:AC:220V±15% DC:24V±10%
5. 工作环境:-10~60℃ 相对湿度:10%~90%
三、 DYA带配电直流电流隔离变送仪表型谱
型 谱
说 明
DYAT
大延牌仪表
S
宽×高×深:(55×75×120)mm
FP
带配电直流电流隔离变送仪表
1
4~20mADC输入
1
1-5VDC输出
2
4-20mADC输出
缺省为220VAC供电
D
24VDC供电
四、 DYA带配电直流电流隔离变送仪表接线图
