WP6074-EX热电阻隔离式温度变送器(本质安全型)
防爆标志: [Exia] ⅡC
WP6074-EX热电阻隔离式温度变送器将现场2/3线制热电阻的阻值变化转换为与温度成线性关系的(4~20)mA DC或(1~5)V DC隔离信号输出。

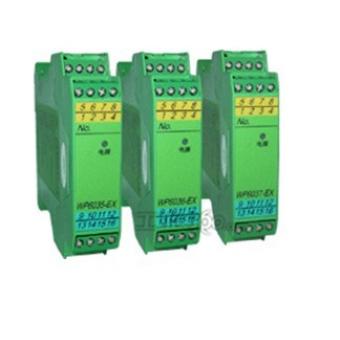

产品外形
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装
产品特点
功 耗：约1.8W（24V供电，20mA输出时）
电 源：24V DC±2V
危险区输入：Pt100、Cu50热电阻
量程范围：Pt100(-200～600)℃（用户订货时指定）
Cu50(-50～150）℃(用户订货时指定)
安全区输出：
WP6074-EX WP6074-EX（V）
信 号：(4～20)mA (1～5)V
负载电阻：≤500Ω ≥250kΩ
输出精度：0.5级
温度漂移：0.01% F.S/℃
连续工作温度：(0～+50)℃
国家防爆电气产品质量监督检验中心 （CQST）认证参数 (9、10、11端子间)
U0：4V, I0：90mA, C0：100μF ,L0：4.2mH，P0：0.09W、Um：250V DC/AC
适用现场设备：Pt100、Cu50热电阻传感器
功能示意图
仪表接线图
仪表选型
型号
分度号
输出信号
通道号
WP6074-EX
Pt100 (-200~+600)℃可选
Cu50 (-50~+150)℃可选(4~20)mA/ (1~5)V DC
单通道
注：订货时必须注明量程范围 (范围内可任意选择)。
订货指南:
用户需要热电阻Pt100安全栅温度范围0~200℃，
订货型号：WP6074-EX（Pt100 0~200℃）
