WP6073-EX热电阻、热电偶安全栅(温度变送器)
防爆标志:[Exia] ⅡC
WP6073-EX热电阻、热电偶安全栅(温度变送器)将现场热电阻或热电偶信号转换成与温度成线性关系两路相互隔离的(4~20)mA或(1~5)V DC信号输出。

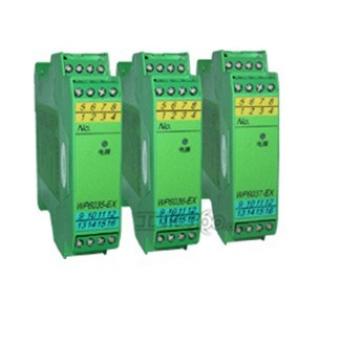

产品外形
仪表安装: 35mmDIN导轨式安装
产品特点
电 源:24V DC±2V
功 耗:约1.5W(24V供电,20mA输出时)
危险区输入信号:Pt100、Cu50热电阻和J、T、E、K、S、B、R热电偶
量程范围:
分度号
量程范围℃
E
0~1000
K
0~1300
S
0~1600
B
400~1800
R
0~1600
T
-200~+300
J
0~600
安全区输出:
WP6073-EX WP6073-EX(V)
信 号: (4~20)mA (1~5)V
负载电阻: ≤500Ω ≥250kΩ
输出精度:0.5级
温度漂移:0.02% F.S/℃
连续工作温度:0~+50℃
国家防爆电气产品质量监督检验中心 (CQST)认证参数 (9、10、11端子间)
U0:4V、I0:90mA、C0:100μF、L0:4.2mH、P0:0.09W、Um:250V DC/AC
适用现场设备
Pt100、Cu50热电阻和J、T、E、K、S、B、R热电偶传感器。
功能示意图
仪表接线图
仪表选型
型号
分度号
输出信号
通道号
WP6073-EX
Pt100、Cu50、E、K、S、B、R、T、J
2×(4~20)mA/ (1~5)V DC
一进二出
订货指南:
用户需要热电偶S安全栅温度范围0~1200℃,要求两路输出(4~20)mA。
订货型号:WP6073-EX(S 0~1200℃)
