WP6075-EX热电偶隔离式温度变送器(本质安全型)
防爆标志:[Exia] ⅡC
WP6075-EX热电偶隔离式温度变送器，它将来自现场热电偶的热电势转换为与温度成线性关系的(4～20)mA DC或(1～5)V Dc隔离信号输出具有冷端自动补偿功能。

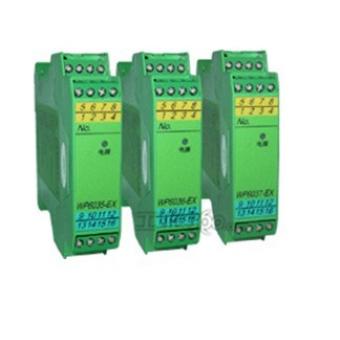

产品外形
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装
产品特点
电 源：24V DC±2V
功 耗：约1.5W（24V供电，20mA输出时）
危险区输入信号：J、K、T、E、S、B、R热电偶
量程范围：
分度号
量程范围℃
E
0~1000
K
0~1300
S
0~1600
B
400~1800
R
0~1600
T
-200~+300
J
0~600
注：订货时必须注明量程范围 (范围内可任意选择)。
安全区输出：
WP6000-EX WP6000-EX（V）
信 号： (4～20)mA (1～5)V
负载电阻： ≤500Ω ≥250kΩ
输出精度：0.5级
补偿精度：1/20℃（补偿电阻：Cu50铜电阻)
温度漂移:0.01% F.S/℃
连续工作温度: 0～+50℃
国家防爆电气产品质量监督检验中心 (CQST)认证参数 (9、10端子间)：
Uo：4V, Io：90mA, Co：100μF ,Lo： 4.2mH，Po：0.09W、Um：250V AC/DC
适用现场设备 ：J、K、T、E、S、B、R热电偶传感器。
功能示意图
仪表接线图
仪表选型
型号
分度号
输出信号
通道号
WP6075-EX
E、K、S、B、R、T、J 可选(见下表)
(4~20)mA/ (1~5)V DC
单通道
注：订货时必须注明量程范围 (范围内可任意选择)。
订货指南:
用户需要热电偶S安全栅温度范围0~1600℃，
订货型号：WP6075-EX（S 0~1600℃）
