WP6072-EX热电偶隔离式安全栅
防爆标志:[Exia] ⅡC
WP6072-EX热电偶隔离式安全栅，它将来自热电偶的热电势转换为与温度成线性关系到的(4～20)mA DC或(1～5)V DC隔离信号输出具有冷端自动补偿功能。

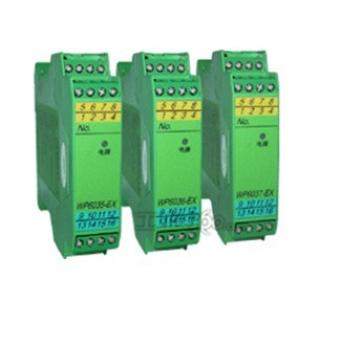

产品外形
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装
产品特点
电 源：24V DC±2V
功 耗：约1.5W（24V供电，20mA输出时）
危险区输入信号：J、K、T、E、S、B、R热电偶
量程范围：
分度号
量程范围℃
E
0~1000
K
0~1300
S
0~1600
B
400~1800
R
0~1600
T
-200~+300
J
0~600
注：订货时必须注明量程范围 (范围内可任意选择)。
安全区输出：
WP6072-EX WP6072-EX（V）
信 号： (4～20)mA (1～5)V
负载电阻： ≤500Ω ≥250kΩ
输出精度：0.5级
补偿精度：1/20℃（补偿电阻：Cu50铜电阻)
温度漂移: 0.01% F.S/℃
连续工作温度: 0～+50℃
国家防爆电气产品质量监督检验中心 (CQST)认证参数 (9、10端子间)
U 0：4V, I0：90mA, C0：100μF ,L0：4.2mH，P0：0.09W, Um：250VAC/DC
适用现场设备 :J、K、T、E、S、B、R热电偶传感器。
功能示意图
仪表接线图
仪表选型
型号
分度号
输出信号
通道号
WP6072-EX
E、K、S、B、R、T、J可选
(4~20)mA DC /(1~5)V DC
单通道
订货指南:
用户需要热电偶K安全栅温度范围0~800℃，
订货型号：WP6072-EX（K 0~800℃）
