WP6071-EX热电阻隔离式安全栅
防爆标志: [Exia] ⅡC
WP6071-EX热电阻隔离式安全栅，将现场2/3线制热电阻的阻值变化转换为与其对就的温度成线性关系的(4~20)mA DC或(1~5)V DC隔离信号输出。

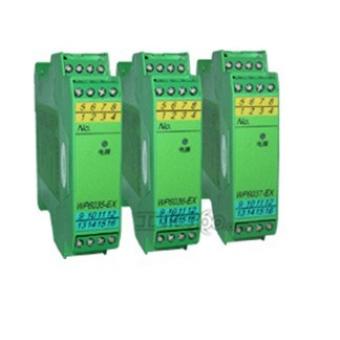

产品外形
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装
产品特点
功 耗：约1.8W（24V供电，20mA输出时）
电 源：24V DC±2V
危险区输入信号：Cu50、Pt100热电阻
量程范围：Pt100(-200～600)℃(用户订货时指定)
Cu50(-50～150)℃(用户订货时指定)
安全区输出：
WP6071-EX WP6071-EX（V）
信 号： (4～20)mA (1～5)V
负载电阻：≤500Ω ≥250kΩ
输出精度：0.5级
温度漂移：0.01% F.S/℃
连续工作温度：(0～+50)℃
国家防爆电气产品质量监督检验中心 （CQST）认证参数 (9、10、11端子间)：
U0：4V, I0：90mA, C0：100μF , L0：4.2mH，P0：0.09W, Um：250V DC/AC
适用现场设备：Pt100、Cu50热电阻传感器。
功能示意图
仪表接线图
仪表选型
型号
输入信号
输出信号
通道号
WP6071-EX
Pt100 (-200~+600)℃可选
Cu50 (-50~+150)℃可选(4~20)mA DC /(1~5)V DC
单通道
注：订货时必须注明量程范围(范围内可任意选择).
订货指南:
用户需要热电阻Pt100安全栅温度范围0~100℃，
订货型号：WP6071-EX（Pt100 0~100℃）
