WP6100-EX WP6121-EX WP6123-EX WP6125-EX开关量输出隔离安全栅
WP6100-EX系列开关量输出隔离式安全栅，将安全区的电源通过开关或逻辑电平信号,控制驱动危险区的现场本安设备，它适用于驱动如电磁阀、声光报警器等一些小功率本安设备。该产品需要独立供电,电源、控制输入和输出三隔离。

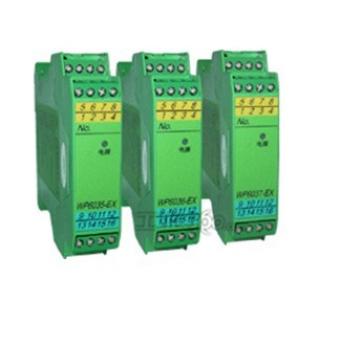

产品外形
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装
产品特点
防爆标志：[Exia]ⅡC
电 源：24V DC±10%
功 耗：约2.8W（每一路）
危险区信号输出等效电路：
危险区信号输出特性图：
最大输出电压：24V
最小输出电压：12V（输出电流60mA）
安全区信号输入：
输入开关闭合、晶体管导通或端子1、2之间逻辑电平≤1V、向危险区设备供电。
输入开关打开，晶体管不导通或端子1、2之间逻辑电平≥4V，不向危险区设备供电。
国家防爆电气产品质量监督检验中心 (CQST)认证参数（9，10端子间）
U0：25V、I0：185mA，P0：1156mW、UM：250V
ⅡA：C0：2.79μF、L0：30mH
ⅡB：C0：0.48μF、L0：15mH
ⅡC：C0：0.11μF、L0：3，5mH
连接的现场设备及所处区域：
电磁阀、声光报警器等现场本安设备
0区、1区、2区、ⅡA、ⅡB，T4～T6危险区
功能示意图
仪表接线图
仪表选型
型号
输入信号
输出信号
开路电压/短路电流
通道号
WP6121-EX
干接点
电磁阀/报警器
24V/35mA
单通道
WP6123-EX
干接点
电磁阀/报警器
24V/45mA
单通道
WP6125-EX
干接点
电磁阀/报警器
24V/60mA
单通道
订货指南:
用户需要现场为电磁阀，输入为继电器触点，电流为60mA的安全栅。
订货型号：WP6125-EX
