WP6000-EX系列WP6021-EX WP6022-EX WP6023-EX WP6024-EX WP6025-EX WP-6026-EX开关量输出隔离式安全栅WP6000-EX系列WP6021-EX WP6022-EX WP6023-EX WP6024-EX WP6025-EX WP-6026-EX开关量输出隔离式安全栅
开关量输出隔离式安全栅,安全场所一侧的触点开关通过安全栅控制或驱动现场本安设备工作,本安设备如电磁阀、声光报警器等。输入输出隔离性能允许控制开关直接连到24V直流供电回路的任一路。

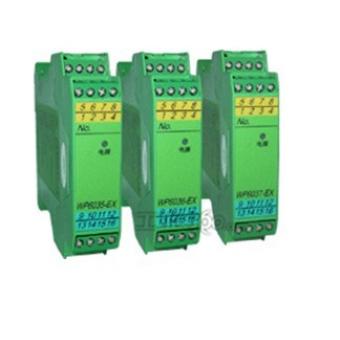

产品外形
仪表安装: 35mmDIN导轨式安装
产品特点
防爆标志:[Exia] ⅡC
功 耗:约1.5W(一路)
危险区工作电压UE、工作电流IE负载输出图:
UE/IE :12V/35mA
12V/45mA
12V/60mA(三种规格)
安全区输入:干接点
连续工作温度: (-10~+60)℃
国家防爆电气产品质量监督检验中心 (CQST)认证参数 (10,9及11,12端子间)
U0:28V 、C0:0.06μF、I0:93mA、L0:4.2mH、
Um:250V AC/DC、P0:0.65W
功能示意图
仪表接线图
仪表选型
型号
输入信号
输出信号
开路电压
/短路电流通道号
WP6021-EX
干接点
电磁阀/报警器
12V/35mA
单通道
WP6022-EX
干接点
电磁阀/报警器
12V/35mA
双通道
WP6023-EX
干接点
电磁阀/报警器
12V/45mA
单通道
WP6024-EX
干接点
电磁阀/报警器
12V/45mA
双通道
WP6025-EX
干接点
电磁阀/报警器
12V/60mA
单通道
WP6026-EX
干接点
电磁阀/报警器
12V/60mA
双通道
用户需要现场为电磁阀,输入为继电器触点,电流为35mA单通道安全栅。
订货型号:WP6021-EX
