WP6000-EX WP6047-EX WP6036-EX检测端隔离式安全栅
WP6000-EX检测端隔离式安全栅,从安全区向危险区提供隔离直流电源供给变送器,变送器产生的(4～20)mA DC电流信号从危险区隔离传输到安全区,独立回路(4～20)mA DC或(1～5)V DC输出。

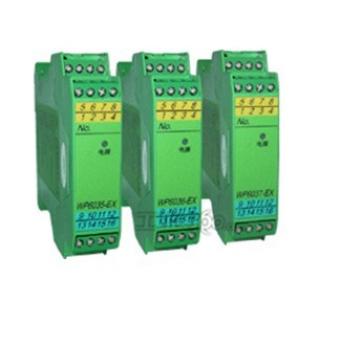

产品外形
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装
产品特点
防爆标志：[Exib]ⅡC
功 耗：约3W（24V供电，20mA输出时）
危险区输入：(4～20)mA DC
供变送器电压：≥16V(20mA输出，250Ω负载时)
安全区输出：
WP6000-EX WP6000-EX(V)
信 号： (4～20)mA (1～5)V
输出负载： (100～650)Ω 250Ω（内部）
输出精度: 0.5级
温度漂移：0.01% F.S/℃
连续工作温度：(-20～+60)℃
国家防爆电气产品质量监督检验中心(CQST)认证参数 (9、10、13、14端子间)
U0≤30V, I0≤26mA, C0≤0.4μF ,L0≤1mH,P0≤0.78W,Um＝250V DC/AC
适用现场设备
二线制变送器、(4～20)mA DC电流信号
功能示意图
仪表接线图
仪表选型
型号
输入信号
输出信号
配电电压
通道号
WP6047-EX
(4~20)mA DC
(4~20)mA DC /(1~5)V DC
(18.5~28.5)V DC
单通道
WP6036-EX
(4~20)mA DC
(4~20)mA DC /(1~5)V DC
(18.5~28.5)V DC
双通道
订货指南:
用户需要现场危险区为接压力/差压变送器的配电器安全栅。
订货型号：WP6047-EX
