WP6100-EX系列开关量输入隔离式安全栅商品描述：

WP6100-EX系列开关量输入隔离式安全栅

WP6100-EX系列开关量输入隔离式安全栅,接收来自危险区的开关或接近开关输入，通过安全栅隔离后传输到安全区输出，通道输入和输出可置为反相控制，有接近开关断线检测功能。

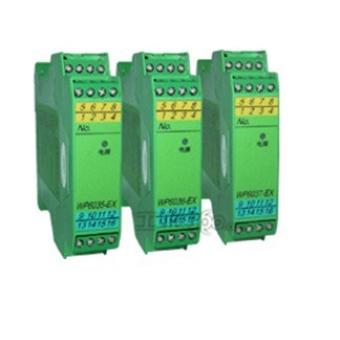

产品外形

仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装

产品特点

防爆标志：[Exia]ⅡC
电源： 24V DC±2V
功耗：约1.2W（24V供电,输出继电器闭合）
危险区信号输入：开关、接近开关
供电电压：8V（开关电压）
短路电流：≈8mA
继电器输出和安全区晶体管输出特性：
工作频率:≤1KHz, 外部供电:≤40V DC
电流输出:≤40mA, 有短路保护
最大漏电流:≤10μA 响应时间：≤20ms
驱动能力：
继电器：250V AC/2A(阻性负载)
晶体管：30V DC/50mA(阻性负载)
输入和输出同相控制设置：
·K1、K2分别置为OFF侧，现场开关闭合或输入回路电流＞
2.1mA,输出继电器闭合,
通道黄色指示灯亮。
·现场开关开路或输入回路电流＜1.2mA,输出继电器开路，通道黄色指示灯灭。
输入和输出反相控制设置：
K1、K2分别置为ON侧、通道输入与输出反相断线检测功能设置（接近开关输入）;
K3置为ON，断线检测功能无效;
K3置为OFF，断线检测功能有效；当输入回路电流为0mA时（接近开关故障或断线）断线报警，通道红色指示灯亮，输出继电器开路(或输出晶体管不导通)。
当以开关为输入信号，需要使用断线检测功能时，须在开关两端并联10KΩ电阻（如图开关(Ⅰ）:）

状态	K1	K2	K3
ON	常闭输出	常闭输出	有故障检测功能
OFF	常开输出	常开输出	无故障检测功能

注：开关输入时，K3应置为ON。
连续工作温度:(-10～+60)℃
国家防爆电气产品质量监督检验中心（CQST)认证参数（9，10端子间）：
U0：10.5V、I0：14mA，P0：37mW、UM：250V
ⅡA：C0：19.2μF、L0：1320mH
ⅡB：C0：7.2μF、L0：840mH
ⅡC：C0：2.4μF、L0：165mH
连接的现场设备及所处区域：
符合DIN19234的NAMUR接近开关，开关等现场设备（包括：本安型的压力开关、温度开关、液位开关等）
0区、1区、2区、ⅡA、ⅡB、ⅡC，T4～T6危险区

功能示意图
