WP6000-EX系列开关量输入隔离式安全栅
WP6000-EX系列开关量输入隔离式安全栅,接收来自危险场所一侧的开关/接近开关输入,通过安全栅隔离后传输到安全场所输出。具备接近开关故障检测和继电器输出正反相作用设置功能。

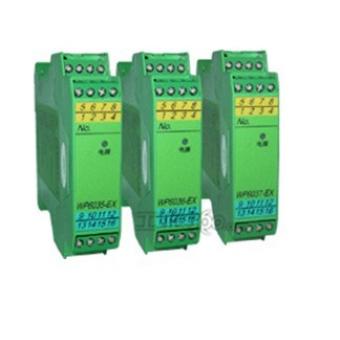

产品外形
仪表安装: 35mmDIN导轨式安装
产品特点
防爆标志: [Exia]ⅡC
电 源: 24V DC±2V
功 耗: 继电器工作时,约1.5W
危险区输入信号:开关,接近开关供电电压>8V(开路电压)
短路电流≈8 mA
安全区晶体管输出特性
工作频率:≤1KHz, 外部供电:≤40V DC
电流输出:≤40mA, 有短路保护
最大漏电流:≤10μA
信号输入特性
现场输入电流>2.1mA时,表示“ ON ”
现场输入电流<1.2mA时,表示“ OFF ”
开关滞后作用:200μA
安全区输出信号: 继电器输出或晶体管输出
继电器输出特性
响应时间: ≤20ms
驱动能力:250V AC/2A(阻性负载)
晶体管输出特性
驱动能力:30V DC/50mA(阻性负载)
输出作用方式:
微型拨动开关1、2设置(分别控制通道1,2):
注:开关输入时,K3应置为ON。
连续工作温度:(-10~+60)℃
国家防爆电气产品质量监督检验中心 (CQST)认证参数(10 , 9及12,11端子间)
U0:11V DC、C0:1.5μF、I0:15mA、L0:165mA、Um:250V AC/DC、P0:0.04W
适用现场设备
符合DIN9234和NAMUR接近开关
功能示意图
仪表接线图
仪表选型
型号
输入信号
输出信号
通道号
WP6011-EX
开关/接近开关
继电器触点
单通道
WP6012-EX
开关/接近开关
继电器触点
双通道
WP6013-EX
开关/接近开关
晶体管
单通道
WP6014-EX
开关/接近开关
晶体管
双通道
订货指南:
用户需要现场为开关输入,要求开关输出安全栅。
订货型号:WP6011-EX
