| WIDEPLUS-K1系列压力变送器 采用具有国际先进水平的传感器，配合高精度电子元件，经严格的工艺过程装配而成。充分发挥了传感器的技术优势，使WIDEPLUS-K1系列通用压力变送器具有优异的技术性能。它抗过载和抗冲击能力强、温度漂移小、稳定性高，具有很高的测量精度。WIDEPLUS-K1系列通用压力变送器 选用的压力传感器,是一个内装固态压力敏感芯片的带不锈钢隔离膜片的全焊接不锈钢体。钢体内部灌注硅油。被测压力作用在膜片上并通过硅油传递到敏感芯片上。敏感芯片通过导线与变送器专用放大电路相连接。它利用半导体硅材料的压阻效应，实现压力与电信号的转换。由于敏感芯片上的惠斯登电桥输出的电信号与作用压力有着良好的线性关系，所以可以实现对压力的准确测量。 | ||

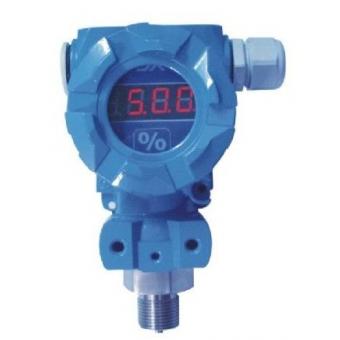

| 产品外形 | ||
|
||
| 外形尺寸 | ||
 |
||
| 过程连接 | ||
 |
||
| 产品特点 | ||
| ·抗过载和抗冲击能力强 ·稳定性高： 每年优于0.1%满量程 ·抗干扰能力强：防水、防尘、防震、防爆、防腐 ·适用性广： 产品具有多种型号，多种过程连接形式，多种过程连接材料，可适合于测量中 的各种场合。 ·安装简便： 产品结构合理，体积小，重量轻，可直接任意位置安装。 |
||
| 技术参数 | ||
| 工作电压 12.5V～36V DC 输出信号 4mA～20mA DC（模拟，二线制） 测量范围 相对压力：最大0～60MPa 最小0～1.6kPa 绝对压力：最大0～60MPa 最小0～20kPa 负相对压力：-0.1MPa～1MPa 精 度 ·精度等级： 0.1级、0.2级、0.5级 ·温度影响：±0.15%FS/10℃ ·稳 定 性：优于0.1%FS/年 ·位置影响：安装位置不影响零点 允许温度 ·正常工作温度： -20℃～70℃ ·膜片： -20℃～80℃(短时可达 130℃) ·贮存温度： -20℃～80℃ ·高低温型：-65℃～150℃ 10℃～200℃ 10℃～350℃ 防爆等级 隔爆型 ExdⅡBT5或ExdⅡCT6 本安型 ExibⅡCT5或ExiaⅡCT6 防护等级 IP67 与被测介质接触部分的材料 ·过程连接件：不锈钢 316L/304/1Gr18Ni9Ti/哈氏合金C ·密 封 件：氟橡胶/丁腈橡胶/聚四氟乙烯 /全焊接密封 接线引出方式 可根据需要从任何一个出口引出,建议最小使用Φ7.5工业电缆作为引线,以便 密封,引出接头选用通用电缆接头M20×1.5,不引线一端用端盖封住。 调节范围 ·零点调节范围：±5% ·满量程调节范围：±20% |
||
| 工作原理 | ||
  |
||
| 负载特性 | ||
 |
| 型谱表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
●注2: 蓝宝石变送器过程连接方式导压孔只能选Φ3。 ●注3:扩散硅标准型及卫生型测量量程为:最小 0～10kPa,最大 0～35MPa ,扩散硅超稳定型测量量程为:最小 0～6kPa,最大 0～60MPa。陶瓷电容式测量量程为:最小 0～1kPa,最大0～4MPa。 ●注4: 如选防爆本安产品需带表头只能选择0~100%线性指示(代码"B")。 ●注5: 0.1级精度要选用超稳定型扩散硅膜片材料（A2）才能实现。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
表压代码
|
绝压
|
测量范围
|
量程调节范围
|
电容式过载
|
扩散硅或高低温型过载
|
电容式
|
扩散硅
|
高低温型
|
|
G01
|
×
|
0-4kPa
|
1.6kPa-5kPa
|
0.6MPa
|
7.5kPa
|
√
|
×
|
√
|
|
G02
|
×
|
0-6kPa
|
4kPa-10kPa
|
0.6MPa
|
15kPa
|
√
|
√
|
√
|
|
G03
|
×
|
0-10kPa
|
4kPa-20kPa
|
0.6MPa
|
30kPa
|
√
|
√
|
√
|
|
G04
|
×
|
0-16kPa
|
6.4kPa-20kPa
|
0.6MPa
|
30kPa
|
√
|
√
|
√
|
|
G05
|
A1
|
0-20kPa
|
8kPa-35kPa
|
0.6MPa
|
55kPa
|
√
|
√
|
√
|
|
G06
|
A2
|
0-25kPa
|
10kPa-35kPa
|
1.0MPa
|
55kPa
|
√
|
√
|
√
|
|
G07
|
A3
|
0-30kPa
|
12kPa-35kPa
|
1.0MPa
|
55kPa
|
√
|
√
|
√
|
|
G08
|
A4
|
0-35kPa
|
14kPa-35kPa
|
1.0MPa
|
55kPa
|
√
|
√
|
√
|
|
G09
|
A5
|
0-40kPa
|
16kPa-70kPa
|
1.0MPa
|
105kPa
|
√
|
√
|
√
|
|
G10
|
A6
|
0-60kPa
|
24kPa-70kPa
|
1.0MPa
|
105kPa
|
√
|
√
|
√
|
|
G11
|
A7
|
0-100kPa
|
40kPa-100kPa
|
1.0MPa
|
300kPa
|
√
|
√
|
√
|
|
G12
|
A8
|
0-160kPa
|
64kPa-200kPa
|
