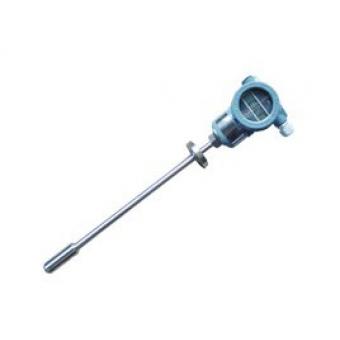

| 产品外形 | ||
|
||
|
||
| 外形尺寸 | ||
 |
||
| 产品特点 | ||
| ·精度高,可靠性好 ·温度影响小 ·稳定性±0.1%FS/年 ·智能化,小型化 ·控制参数密码锁定、确保安全 ·测量范围大 ·软件补偿 ·量程改变时可以不引入压力 ·故障自诊断、远程设定通讯、远程控制 ·防水、防尘、防震、防爆、防腐 ·现场总线HART协议通信 |
||
| 技术参数 | ||
| 工作电压 12.5V～36V DC 输出信号 4mA～20mA DC 测量范围 0～4m (最大) 精 度 0.2级、0.5级 稳 定 性 优于0.1%FS/年 允许温度 常温型 介质 -20℃～70℃ 环境 -20℃～70℃ 贮存 -20℃～ 80℃ 相对湿度 0～95%RH 与介质接触材料 过程连接 不锈钢1Gr18Ni9Ti 密封 氟橡胶 聚四氟乙烯 焊接密封 膜片 不锈钢316L 陶瓷电容 过程连接方式 外螺纹G1 1/2 法兰(默认为DN20, PN0.6) 防护等级 传感器部分防护等级IP68接线盒部分IP65（K1壳 体为IP67） |
||
| 工作原理 | ||
液体中某一点的静压力与该点到液面的距离成正比，即：
其中:P～被测点的压力(压强) ρ～介质密度
g～重力加速度 h～被测点到液面的高度 对已确定的被测介质及地点，ρ、g为常数，故被测点到液面的位置的变化只与被测的压力（压强）有关。 WIDEPLUS-L系列静压液位变送器就是通过测定被测点的静压力来确定液面位置的。 |
||
| 负载特性 | ||
 |
